IEC62446-1:2018測試要求之I-V曲線測量原理和紅外測量

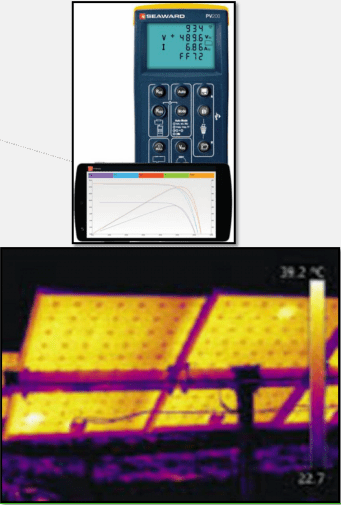

☆ 串I-V曲線測量

☆ 紅外測量

備注：通常情況第2類測試適用

于中大型電站系統抽樣測試，抽樣 比例需要和客戶事先商定

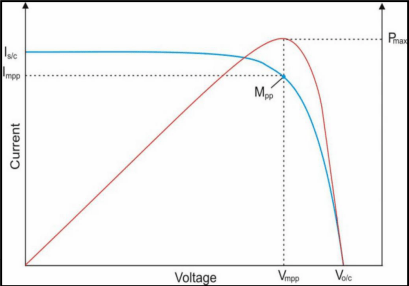

IEC62446-1:2018測試程序組串I-V曲線測量原理：

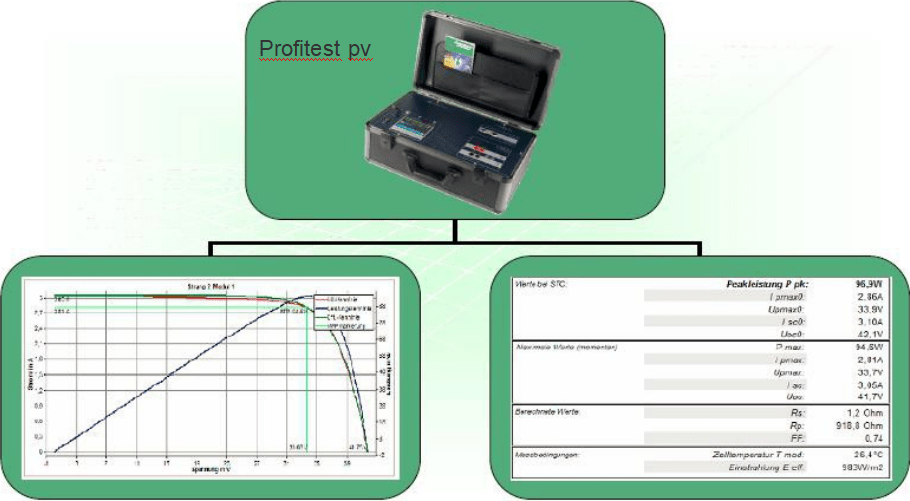

組串I-V曲線測量可獲得如下信息：

☆ 開路電壓Voc、短路電流Isc

☆ Vmpp、Impp、最大功率Pmax u方陣性能的測量值 u組件/組串填充系數 u識別組件/陣列缺陷或遮光問題

備注：I-V曲線測試儀可同時轉換為STC狀態下的功率值，用于和銘牌標稱值進行對比

IEC62446-1:2018測試程序組串I-V曲線測量步驟

☆ 確保待測組串和逆變器斷開

☆ 被測試組串應該隔離并連接到I-V曲線測試設備。

☆ 根據被測試組件的特性、類型和數量對測試儀器進行設置。

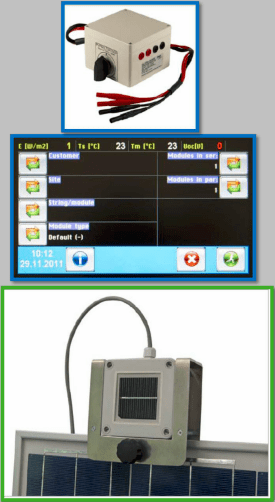

☆ 與I-V 曲線測試儀相關的輻照度計應安裝成與陣列平面匹配，并對其進行檢查以確保其不受任何局部遮光或反射光的影響。

☆ 在使用參考電池裝置的情況下，應對其進行檢查，以確保其與被測陣列具有相同的電池技術，或者針對技術上的差異進行適當?shù)男拚?nbsp;

☆ 測試結果轉換為STC狀態下的功率值

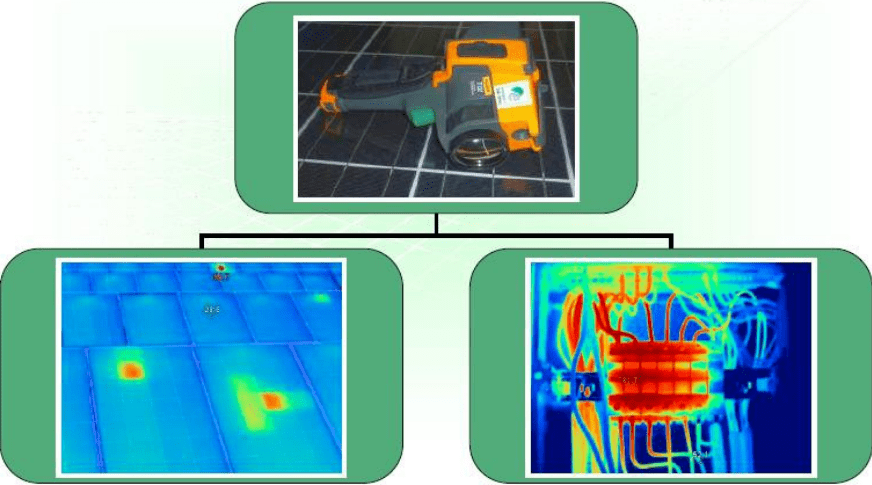

IEC62446-1:2018測試程序紅外測量

該測試主要著眼于陣列中的異常溫度變化，通常這些異常的溫度變化是各種故障造成：

☆ IR測試結果 – 組件熱斑

通常組件溫度應相對均勻，無明顯溫差區域，但組件在接線盒周圍更熱，因?yàn)闊崃坎粫?huì)被傳 導到周圍環境，另外組件在邊緣、標簽、周邊和支撐處看到溫度梯度也是正常的。

☆ IR測試結果 - 旁路二極管

如果任何旁路二極管是熱的（打開的），檢查尋找明顯的原因，例如由于二極管保護的組件上的遮擋或碎片。如果沒有明顯的原因，可以懷疑是一個壞的組件。

☆ IR測試結果 - 電纜連接

組件之間的電線連接不應顯著高于電線本身。如果連接更熱，請檢查連接是否松動或被腐蝕。

EC62446-1:2018版標準要求

EC62446-1:2018版標準主要分兩部分：系統文檔要求和驗證要求

與2016版相比，系統文檔要求基本沒有變化，對驗證要求中測試細節做了優化，例如對于測試結果的比對做了詳細說明并給出限值，增加1000v以上組件的絕緣電阻測試。

保留了2016版的附錄D，對于I-V曲線畸變的原因的判讀，有很高的參考意義

國內針對IEC62446.1-2018版推出團體標準T/CPIA 0010，在IEC原版基礎上根據國情做了內容上大幅度的增加，刪減，變更，可參考。
