發布時間：2022年09月27日 作者：德國GMC-I高美測儀（上海電勵士）
光伏組件功能性測試進行以下功能試驗：

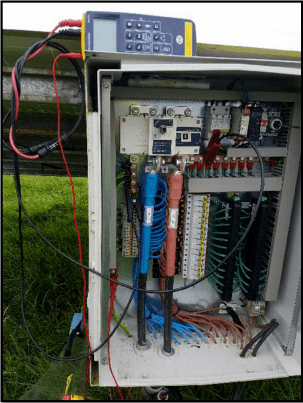

☆ 匯流箱，開關柜和其他控制設備的功能應進行試驗，包括但不限于顯示，控制，通訊，開關機等功能，確保正確的安裝，連接及運行。
☆ 光伏系統中所有逆變器應進行測試，以確保正常工作。測試程序應如變頻器制造商定義。
應進行以下功能試驗：
執行此測試存在潛在的電擊危險，因此，在開始任何工作之前完全理解該過程，應遵循以下基本安全措施
☆ 限制對測試區域的非授權進入
☆ 進行絕緣測試時，請勿觸摸任何并采取措施防
☆ 止任何其他人觸摸任何金屬部件
☆ 進行絕緣測試時，請勿觸摸任何并采取措施防
☆ 止任何其他人觸摸組件背板，組件層壓板及連接端子
☆ 在絕緣測試設備使用時，測試區域都有電壓，該設備應具有自動自放電能力。
☆ 在測試期間，應穿戴合適的個人防護服/設備。

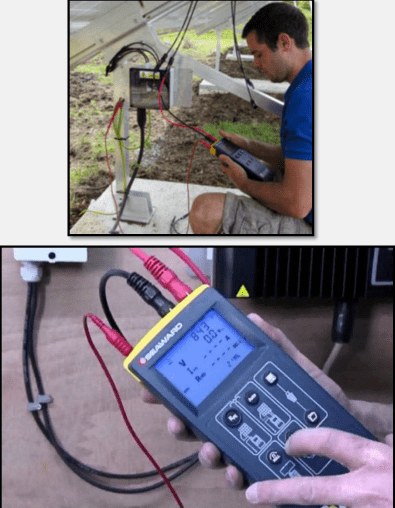

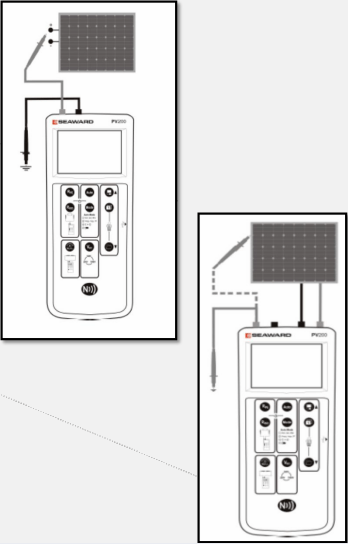

☆ 測試方法1 - 在陣列負極和地之間進行測試，然后在陣列正極和地之間進行測試。
☆ 測試方法2 – 在接地與短路陣列正負極之間進行測試。
開始測試之前：
☆ 限制非授權人員進入

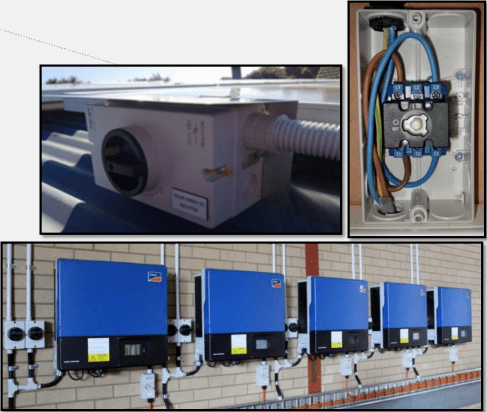

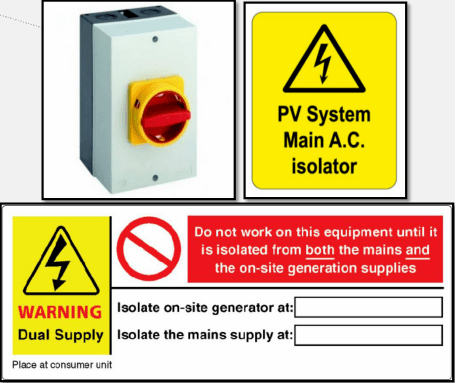

☆ 將光伏陣列與逆變器隔離
☆ 斷開可影響接線盒或組合箱中絕緣測量的任何設備（例如過壓保護裝置）
絕緣電阻 – 10 kWp以內的光伏陣
系統電壓 （1.25*Voc） | 測試電壓 | 絕緣阻值 |
<120V | 250V | 0.5M |
120 至150V | 500V | 1M |
> 500V | 1000V | 1M |
> 1000V | 1500V | 1M |
方法A
對以下進行絕緣電阻測試：單個組串；或組合串
方法B
做為方法A的代替方法，允許測試整個陣列（或子陣列）的方案，如果低于要求的絕緣值，再嘗試方法A尋找問題點
