IEC62446-1:2018 并網光伏逆變器測試系統測試要求詳解

IEC62446-1:2018 測試要求詳解

第1類測試

☆ 保護性接地和等電位連接導體的 連續性

☆ 極性測試 u光伏串匯流箱測試 u組串開路電壓測試

☆ 組串電流測試（短路電流或工作 電流）

☆ 功能測試 u光伏陣列絕緣電阻測試

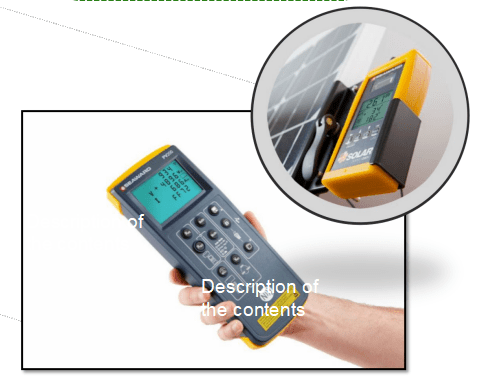

德國高美PV150/200完全滿足 IEC62446標準規定的第1類測試

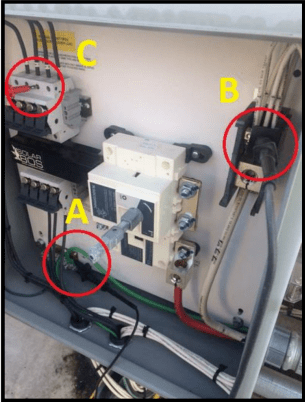

IEC62446-1:2018測試程序保護性接地和等電位連接導體的連續性

設備調零

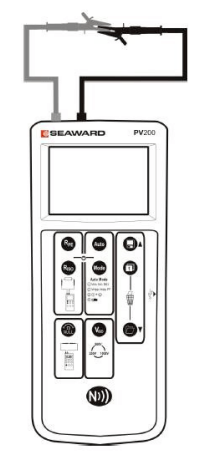

1、設備正負極短接

2、長按Null鍵

3、聽到嗶嗶聲后面板顯示0.00Ω

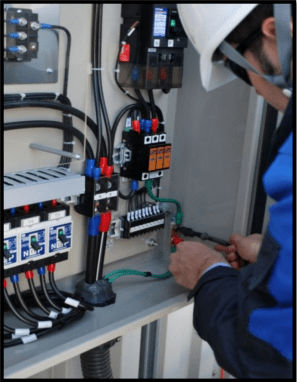

IEC62446-1:2018測試程序保護性接地和等電位連接導體開始測試

1、紅黑表筆按照圖示連接按下Rpe

2、如需長時間測量長按Rpe鍵

3、兩個表筆之間的電阻值即可顯示

4、接地連續性測試結果應不大于0.5Ω

IEC62446-1:2018 測試程極性測量

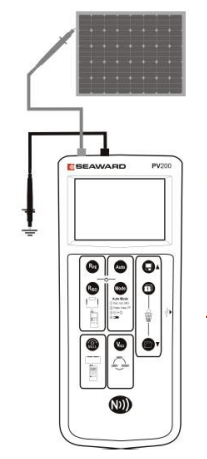

1、如圖連接紅黑表筆到組件或組串正負極

2、儀器自動檢測電壓值， 并在電壓值前顯示+或者-

注意：如果是AC，+和-會交替閃爍

為了安全和防止連接設備損壞，在其他測試之前并且在開關閉合或串過電流保護器 被插入之前進行極性檢查是極為重要的。

如果在先前連接的系統上進行檢查并且發現一個串的相反極性，則重要的是檢查模 塊和旁路二極管是否由于該錯誤而造成損壞。

IEC62446-1:2018 測試程光伏匯流箱測試

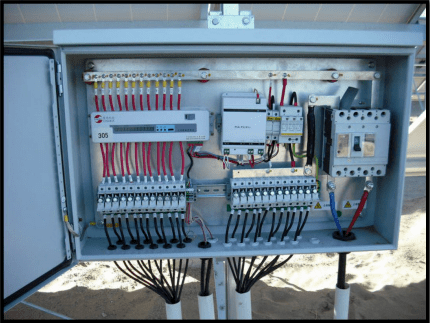

光伏串匯流箱測試:

☆ 在光伏串組合箱內以反極性連接的單個串有時可能容易錯過

☆ 匯流箱測試的目的是確保在匯流箱處互連的所有串正確連接。

☆ 盡管可以用數字萬用表進行極性測試， 但是當檢查大量電路時，“ - ”符號的出現可以相對容易忽略

☆ 建議用電壓法來替代萬用表極性測試

光伏串匯流箱測試程序如下：

☆ 應在首次插入任何串式保險絲/連接器之前執行

☆ 選擇PV150/200電壓檔，應為系統電壓的2倍

☆ 閉合負極所有保險，共享負極母線為參考點，不要插入任何正保險絲/連接器

☆ 測量一個串從正到負的開路電壓，并確保它是一個預期值

光伏串匯流箱電壓測量法如下：

☆ 測量di一串和第二串正極電壓，正常應該接近零，可接受15V以下偏差

☆ 繼續對后續串進行測量，使用di一個正電路作為儀表公共連接點

☆ 如果存在反極性條件，則該條件將非常明顯測得的電壓將是系統電壓的兩倍
