模式2和模式3 充電槍線纜測試儀
☆ 滿足充電模式2（IC-CPD）和模式3充電槍線纜檢測標準的測試儀

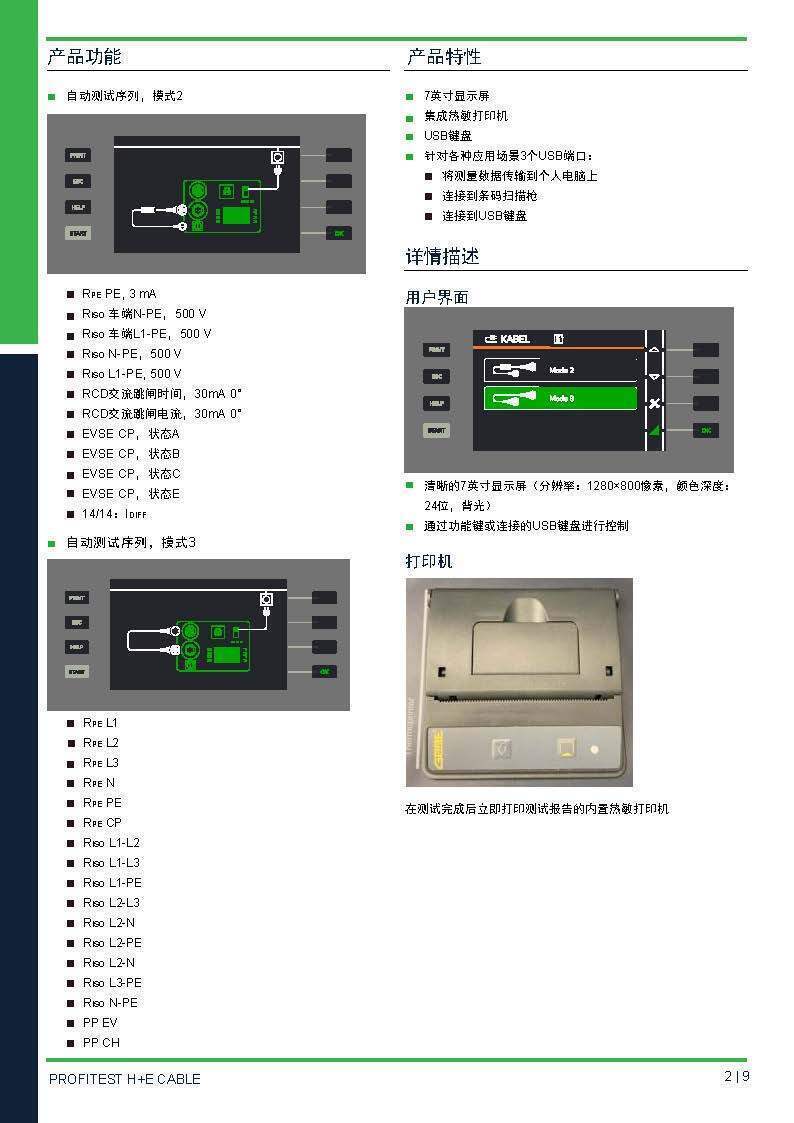

☆ 自動測試序列
☆ 目視檢查功能
☆ 直觀操作
☆ 通過/失敗顯示
☆ 通過USB熱敏打印機打印
☆ 通過USB鍵盤輸入信息文本（例如發動機號、車牌號 或庫存編碼）
☆ 電氣安全等級CAT II / 300 V
☆ 堅固、抗沖擊外殼，防護等級：IP 40
☆ 集成內存，可保存1000次測量數據
☆ 測試項目
--保護導體接地連續性R LO
--絕緣電阻R ISO
--6 mA直流跳閘觸發時間/電流
--RCD交流跳閘電流和跳閘時間
--L/N/PE模擬
--功能測試，狀態B、C和E模擬
☆ 單個項目可編輯測試限值
應用范圍
PROFiTEST H+E CABLE 充電槍線纜測試儀用于電動汽車 充電槍線纜的標準符合性測試。設計用于模式2（IC-CPD） 和模式3充電槍線纜的可移動式測試。
測試序列自動運行，或者由合格的電氣人員執行。測試結果顯示為失敗/失敗顯示。測試結果可通過集成的熱敏打印機打印或保存。
與相關檢查標準有關的預設問題必須用“是”或“否”來回答，評 估將自動進行。
PROFiTEST H+E CABLE充電槍線纜測試儀使用顯示屏左右兩側的功能鍵進行操作，這些設置和值將顯示在顯示屏上。 通過連接的USB鍵盤（標配）進行內容輸入。
技術參數
供電電源 | 線電壓： | 220 V AC / 230 V AC 50 … 60 Hz |
電源連接： | 插入式插頭 L和N之間有保險F LN | |
測試端口 | 模式3： 單相或三相充電線纜， Type2型充電插頭 | 充電樁端： 32 A 480 V~ 2 A, 30 V |
車輛端： 250 V AC / 480 V AC 16 A … 32 A | ||
模式2： 單相充電線纜 | 16 A 250 V AC | |
環境條件 | 工作溫度： | 0 … +40 °C |
儲存溫度： | -30 … +60 °C | |
相對大氣濕度： | 最高80%，不允許冷凝 | |
海拔： | 最高2000 m | |
電氣安全 | 安全等級: | 300 V CAT II |
污染程度： | 2 | |
熔斷器： | 供電端：5 × 20mm, 1A/250V/T FL : 6.3 × 32 mm, 400 mA/600 V FCP : 6.3 × 32 mm,100 mA/700 V | |
電磁兼容（EMC） | 干擾性： | EN 61326-1, A級 |
抗擾度： | DIN EN 61326-1 / IEC 61326-1 DIN EN 61326-2-1 / IEC 61326-2-1 | |
機械設計 | 保護： | 主機: IP 40 符合DIN EN60529 / IEC 60529的標準 (防止固體異物進入：≥，直徑1.0 mm。防水防護措施：未受保護） 外殼：IP 67 符合DIN EN60529 / IEC 60529的標準 （防止固體異物進入：防塵；進水保護：浸泡時受保護） |
外殼（W×H×D）： | 469 × 177 × 372 cm | |
重量： | 8.8 kg | |
顯示： | 7英寸TFT液晶顯示器 分辨率：1280×800像素 色位深度：24位 背光照明 | |
數據接口 | USB： | 類型：USB-A |
內部存儲器 | 1000次測量 | |
打印機 | 熱敏打印機，集成： | 直接熱印 紙張寬度：56.5mm（±0.5 mm） 打印寬度：48.0 mm 紙張長度：11mm |
相關標準
該測試儀已按照以下安全標準進行了生產和測試：
DIN EN 61326-1 IEC 61326-1 | 測量、控制和實驗EN 61326-1 室用電氣設備EMC要求第1部分：一般要求 |
EN 55011 + A1 + A11 + A2 | 工業、科學的醫療備 射頻干擾特性方法及其測量方法 |
DIN EN 61010-1 +A1 + A1/AC | 測量、控制和實驗室使用用電氣設備的安全要求 第1部分：一般要求 |
EN IEC 61010-031 | 測量、控制和實驗室使用用電氣設備的安全要求 -第031部分：電氣測量和測試用手持探頭組件的安全要求 |
EN 61557-1 | 1000 V交流和1500 VDC低壓配電系統的電氣安全-保護措施測試、測量或監控措施的設備 -第1部分：一般要求 |
EN 61557-2 | 1000 V交流和1500 VDC低壓配電系統的電氣安全-保護措施測試、測量或監控措施的設備 -第2部分：絕緣電阻 |
EN 61557-4 | 1000 V交流和1500 VDC低壓配電系統的電氣安全-保護措施測試、測量或監控措施的設備 -第4部分：接地導線、保護導線和等電位粘接導線的電阻 |
IEC 62321 | 電工技術產品。六種受管制物質水平的測定 （鉛、汞、鎘、六價鉻m、多溴化聯苯、多溴化二苯醚） |
IEC 62321-3-1 | 電工技術產品中某些物質的測定 -第3-1部分：用X射線熒光光譜法篩選——鉛、汞、鎘、總鉻和總溴 |
IEC 62321-4 + A1 | 電工技術產品中某些物質的測定 -第4部分：通過CV-AAS、CV-AFS、ICP-OES和ICP-MS研究的聚合物、金屬和電子產品中的汞 |
IEC 62321-5 | 電工技術產品中某些物質的測定- 第5部分：AAS、AFS、聚合物和電子產品中的鎘、鉛和鉻、ICP-OES和ICP-MS法中的金屬中的 鎘和鉛 |
DIN EN IEC 61851-1 修訂版 2:2024-04, VDE 0122-1 修訂版 2:2024-04 | 電動汽車導電充電系統。第1部分：一般要求 |
IEC 62955:2018 | 電動汽車電磁場充電用殘余直流電檢測裝置（RDC-DD） |
技術參數
模式2和3充電線纜連續性測試，保護導體電阻
測量參數 | 測量范圍 | 分辨率 | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH) |
200 mA測量 ■ 模式3線纜 ■ 模式2線纜，PE未連接 | 0.05 Ω … 10.00 Ω | 0.01 Ω | ± (5% + 2 位) |
測量范圍 | 0.05 Ω … 10.00 Ω | ||
測試電流 | ≥ 200 mA (≤ 2 Ω), 自動極性反轉（首先是+，然后是-） | ||
開路電壓 | < 6 V | ||
默認通過/失敗限值 | ≤0.3Ω（最長為5 m) 最高的限值（在測試儀上設置）：1Ω（步階為0.1Ω) | ||
測量參數 | 測量范圍 | 分辨率 | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH) |
3 mA測量 ■ 模式2線纜，PE連接 | 0.1 Ω … 10.00 Ω | 0.1 Ω | (5% + 3 位） |
測量范圍 | 0.1 Ω … 10.00 Ω | ||
測試電流 | ≤ 3 mA (≤ 2 Ω), 自動轉換極性反轉（首個+，然后-） | ||
開路電壓 | < 6 V | ||
默認通過/失敗限值 | ≤ 0.5 Ω … (PE 線纜連續性：無論是否連接） | ||
模式2和模式3充電槍線纜絕緣電阻RISO（單次測量）
測量參數 | 測量范圍 | 分辨率 | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH) |
0.10 MΩ … 19.99 MΩ | 0.1 MΩ | ± (5% + 2 位) 測量精度的70% | |
測量范圍 | 0.10 MΩ … 19.99 MΩ | ||
測試電壓 | 250 V DC 500 V DC | ||
測試電流 | > 1 mA < 2 mA @ 2 kΩ | ||
默認通過/失敗限值 | 1MΩ… （防護等級1） 限值基于標準、測試儀型號等，可在儀器上設置。 | ||
230V單相模式2充電槍線纜RCD跳閘時間和跳閘電流
測量參數 | 測量范圍 | 分辨率 | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH) |
RCD跳閘時間，10 mA、20 mA，30 mA交流測試 | 10 ms … 500 ms | 1 ms | ± (5% + 2 位) |
測試電流 | 10.5 mA, 21 mA, 31.5 mA 交流電（比標稱跳閘電流高5%） | ||
測試電流精度 | ± 1.0 mA | ||
最大測試時間 | 200, 300, 400ms | ||
極性選擇 | 輸入正弦波的0°和180° | ||
默認通過/失敗限值 | 測量跳閘時間>300 ms= fail 最高的限值（在測試儀處設置）：200 ms、300 ms、400 ms | ||
測量參數 | 測量范圍 | 分辨率 | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH) |
RDC-DD 6 mA直流試驗（符合IEC 62955) | 10 ms … 500 ms | 1 ms | ± (5% + 2 位) |
測試電流 | 6 mA直流電（0……超過標稱跳閘電流10%） | ||
測試電流精度 | ± 0.6 mA | ||
極性 | 正負 | ||
最大的測試時間 | 10s | ||
極性選擇 | 輸入正弦波的0°和180° | ||
默認通過/失敗限值 | 測量的跳閘時間> 10 s=fail | ||
測量參數 | 測量范圍 | 分辨率 | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH) |
RCD交流緩升試驗 | 2mA…10 / 20 / 30mA | 2mA | ± (5% + 2位) |
測試電流 | 交流電流以2 mA步長升至10/20/30 mA | ||
測試電流精度 | ± 0.5 mA | ||
步長 | 200, 300, 400ms | ||
最大的測試時間 | 6s | ||
默認通過/失敗限值 | 測量的跳閘電流< 6 /10 / 16 mA AC=fail | ||
測量參數 | 測量范圍 | 分辨率 | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH) |
RCD直流緩升試驗 | 2mA…10 / 20 / 30mA | 2mA | ± (5% + 2位) |
測試電流 | 直流電流上升從1.2 mA……6mA，步長為0.3 mA | ||
步長 | 1.8s | ||
最大測試時間 | 大約30s | ||
默認通過/失敗限值 | 測量的跳閘電流< 3 mA=fail | ||
模式2充電槍線纜EV充電功能測試
測量參數 | 設置和顯示狀態 |
CP狀態（控制導引） | 狀態A：未使用 狀態B：計費準備 狀態C：主動充電 狀態E：錯誤（模擬短路CP-PE) 狀態F：充電器錯誤狀態（只讀狀態） |
最高電壓 | ±12 V |
頻率范圍 | 940 Hz … 1040 Hz |
占空比范圍 | 8% … 97% |
最大充電電流顯示 | 根據IEC 61851-1:2017/COR1:2023 / DIN ENIEC 61851-1:2017/ COR1：2023 / DIN ENIEC 61851-1：2019修訂版2：2024-04， VDE 0122-1修訂版2：2024-04，表格A.7和A.8 |
默認通過/失敗限值 | 測量電壓和/或頻率超出范圍=fail |
模式3充電槍線纜PP電阻
測量參數 | 測量范圍 | 分辨率 | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH) |
充電槍/線纜PP電阻值 | 10 Ω … 4.5 kΩ | 10 Ω | ± (10% + 2 位) |
默認通過/失敗限值 | 測量的電阻偏離標準=fai （根據IEC61851-1：2017/COR1：2023/DINENIEC61851-1：2019修訂版2：2024-04，VDE 0122-1修訂版：2024-04，tableB .2l -電動汽車插頭和車輛接頭的電流編碼電阻器） | ||
模式2和模式3的充電槍線纜電壓測量
測量參數 | 測量范圍 | 分辨率 | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH) |
外部接地槍頭處的電壓測量 | 5 V AC … 270 V AC | 1 V | ± (10% + 2 位) |
默認通過/失敗限值 | 測量電壓超出范圍±10%(207……253V AC=fail | ||
模式2充電槍線纜保護導體泄露電流（差分法電流測量）
測量參數 | 測量范圍 | 分辨率 | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH) |
漏電流測量（差分法） | 0.30 mA … 19.99mA | 0.01 mA | ± (5% + 5 位) |
測試電壓 | 230 V AC ±10% | ||
默認通過/失敗限值 | < 3.5 mA（保護等級1） | ||
