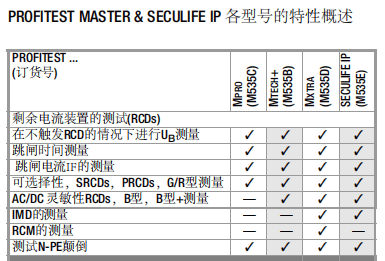

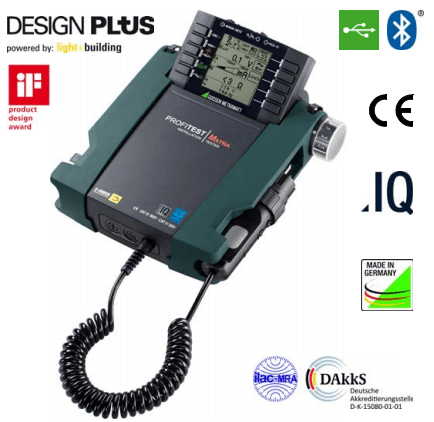

PROFITEST MASTER IQ Series PROFITEST MTECH+, MPRO, MXTRA, SECULIFE IP DIN VDE 0100/IEC 60364-6 測試儀

設備剩余電流(RCCB)的測試

? 測量接觸電壓而不觸發RCCB。 接觸電壓是參照額定剩余電流，使用額定剩余電流值的1/3來測量的。

? 測試N-PE顛倒

? 使用額定剩余電流的跳閘試驗，跳閘時間測量

? 使用上升的剩余電流對設備和RCCB進行測試，指標包括跳閘電流和接觸電壓

? 使用額定電流 ? ? IΔN , 1 ? IΔN , 2 ? IΔN ,對RCCB進行測試 (5 ? IΔN 最大到300 mA: MPRO/MXTRA/SECULIFE IP最大到 100 mA: MTECH+)

? 智能梯度(僅限PROFITEST MXTRA ): 同時測量斷路電流 IΔN 及斷路時間 tA

? 測試可選的 S SRCDs, PRCDs (SCHUKOMAT, SIDOS 或其他相關的), G/R型, AC型, A型, F型; B型, B+ 及EV型 (不含MPRO)

? 適用于脈沖式剩余直流電的RCCB測試；測試是用正負半波進行的。

? 自定義創建測試序列(IZYTRONIQ)

? 智能數據傳輸 電氣規劃雙向接口 DDS-CAD

? 不同廠家電動汽車在充電樁運行狀態的仿真 (僅限MTECH+及 MXTRA )

大電壓和頻率范圍

具備寬幅測量范圍的測量裝置允許電壓從65到500V，頻率從16 到400Hz的交流和三相電氣系統中使用測試儀器進行測量。

環線阻抗測量

回路和線路阻抗的測量可在65~500V范圍內進行。轉換為短路 電流是基于各自的額定線電壓，只要測量的線路電壓在規定的 范圍內就可以進行轉換。還需考慮PROFITEST MASTER 進行轉換中 可能存在的測量誤差。在此范圍外，短路電流是根據瞬時線電壓和測 量阻抗計算的。

使用額定電壓，可變或上升的測試電壓進行絕緣電阻測試

絕緣電阻通常以500、250或100V的額定電壓測量。一個測試電 壓偏離額定電壓，并位于20/50至1000V的范圍內，可以選擇在 敏感元件以及具有電壓限制裝置的系統上進行測量。測量可以 在不斷上升的測試電壓下進行，以檢測絕緣中的弱點，并確定 限壓裝置的跳閘電壓點。測試設備本身耐受的電壓和任何觸發/ 擊穿測試儀器顯示器的電壓。

立面絕緣測量

采用瞬時線路頻率和線路電壓進行立面絕緣測量。

小電阻測量

等電位導體電阻和保護導體電阻可以用≥200毫安直流進行測 試 ，具備測試電壓自動極性反轉和電流流動方向可選的功能。 如果超過可調限定值，LED就會亮起。

接地電阻測量

除了測量接地系統的總電阻外，還可以選擇性地測量單個接地電極的接地電阻，而不必將其與接地系統斷開。 一個電流鉗型傳 感器就可以實現此目的。此外，PROFITEST MPRO 和 PROFITEST  MXTRA 允許電池供電接地電阻測量：3/4極和接地回路電阻測量。

通用連接器系統

可互換的插頭和2極插件適配器-可以擴展到3極進行相序測試-允 許在世界各地使用測試儀器。

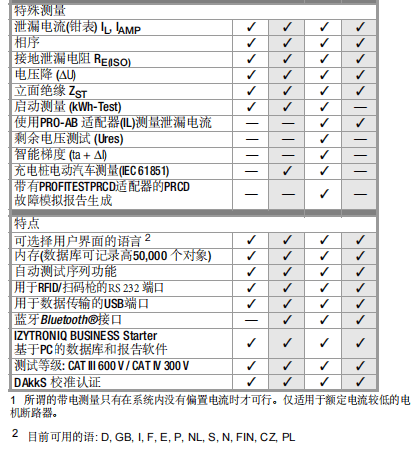

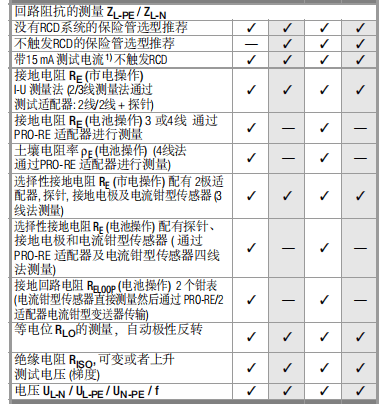

特色

? 顯示電氣系統認可的保險絲類型

? 作為功率計進行啟動測試

? 測量偏置，泄漏和循環電流可高達1A，適配電流鉗型傳感器 可以測工作電流高達1000A（選配件）

? 相序測量（包括最高線對線的電壓）

? 可選連接藍牙鍵盤(推薦Logitech)和藍牙條形碼識別器在不久 的將來也將投入使用

多語言顯示

LCD由背光點陣組成，菜單、設置選項、測量結果、表格、說 明和錯誤消息以及示意圖都可以呈現。根據使用測試儀器的國 家，顯示器可以設置為所需的語言： D，GB，I，F(xiàn)，E，P，NL，S，N，F(xiàn)IN，CZ或PL

操作

設備功能直接在選擇旋鈕的控制下進行選擇。軟按鍵允許方便 地選擇子功能和參數設置。不可用的功能和參數自動屏蔽出現 在顯示器上。啟動及RCD觸發功能直接包含在儀器對應位于測 試插頭上的兩個按鍵，便于在難以接近的位置進行測量。所有 基本功能和子功能都可以調用示意圖，測量范圍和幫助功能。

相位測試儀

啟動測試序列并使用手指碰觸接觸表面，就可以測試保護導體 電位。 如果在市電電源插頭上的保護導體與接觸表面之間檢測 到大于25V的電位差，則PE符號會出現在顯示器上。

錯誤指示

? 儀器可以自動檢測儀器到系統的連接錯誤，這些錯誤會以圖 里符號表示。

? 電氣系統中的錯誤（沒有市電或相位電壓，RCD觸發）會以 3個LED通過彈出窗口出現在液晶面板上。

電池監測和自檢

電池監測會在儀器充電時運行。結果以數字和符號顯示。 測試 圖像可以一個接一個地調用，LED可以在自檢期間進行測試。  當充滿電時，儀器自動關閉。 采用微處理器控制充電電路，保證充電鎳氫電池或鎳鎘電池的充電安全。

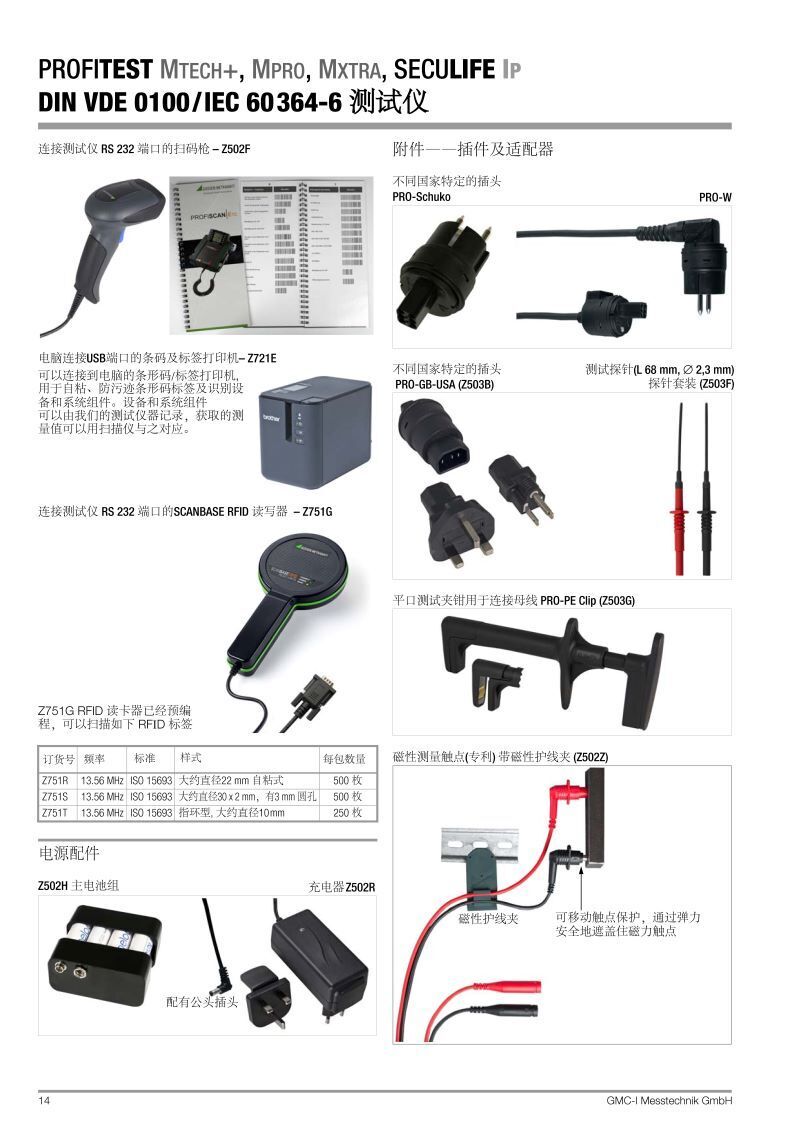

使用RS232端口進行數據輸入

數據可以通過連接到RS232端口的掃碼槍或RFID掃描儀讀取， 并且可以在軟按鍵的幫助下輸入注釋。

基于PC的IZYTRONIQ用戶軟件

IZYTRONIQ 是一個從零開始開發的測試軟件。 它使用戶能可視化地管理我們所有測試儀器的整個測試過程，并以證據的方式記錄它。可以將來自各種測試儀器和萬用表的測試測量 數據合并在一個測試中，并生成一個報告。直觀的用戶指導和 現代化設計使使用者操作起來得心應手。軟件有不同的容量和 版本，用于貿易、工業或者職業培訓。

數據接口

測量數據通過集成的USB端口傳輸?shù)絇C機，然后可以打印成報 告并存檔。

軟件更新

由于固件可以通過USB端口更新，測試儀器總是保持當前新的狀態。軟件在重新校準過程中會由我司服務部更新，或由客 戶直接更新。

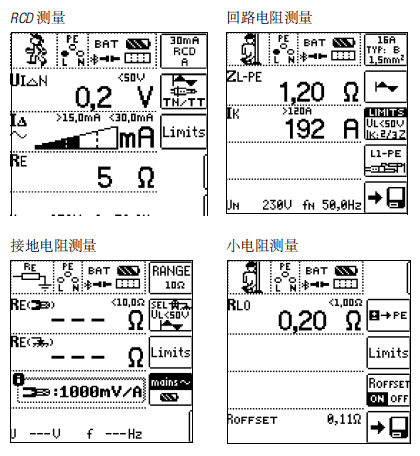

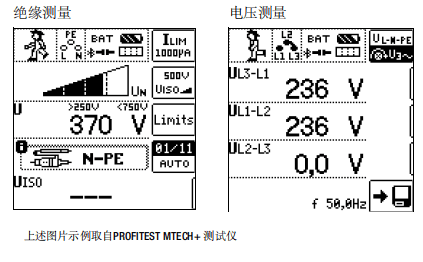

圖片示例 PROFITEST MASTER 及SECULIFE IP 測試儀 軟按鍵可以方便地選擇子功能和參數設置。不可用子功能 和參數自動屏蔽，不出現在顯示器上。

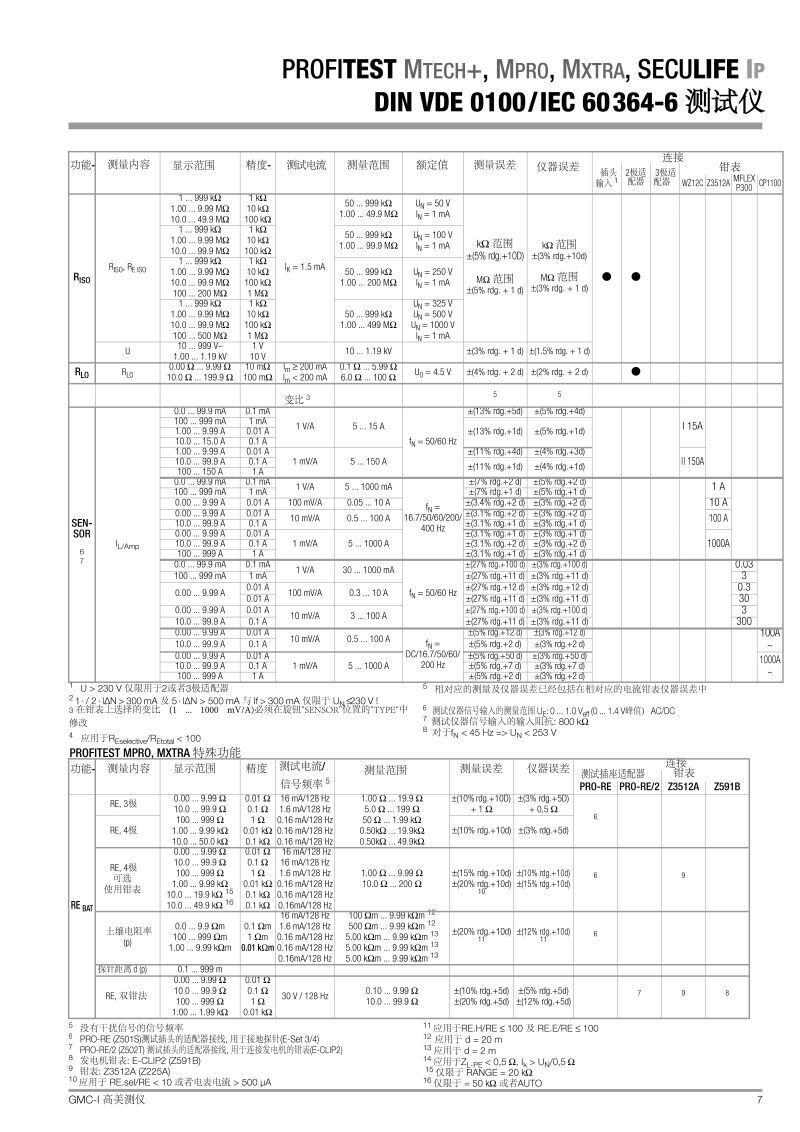

參數值

額定適用范圍

電壓 UN                                120 V (108 … 132 V) 230 V (196 … 253 V) 400 V (340 … 440 V)

頻率 fN                                  16 2/3 Hz (15.4 … 18 Hz) 50 Hz (49.5 … 50.5 Hz) 60 Hz (59.4 … 60.6 Hz) 200 Hz (190 … 210 Hz) 400 Hz (380 … 420 Hz)

總電壓范圍                            65 … 550 V

總頻率范圍                            15.4 … 420 Hz

波形                                       正弦波

溫度范圍                                0° C … + 40° C

電池電壓                                8 … 12 V

線路阻抗角                            對應于cos? = 1 … 0.95

表筆電阻                                < 50 kΩ

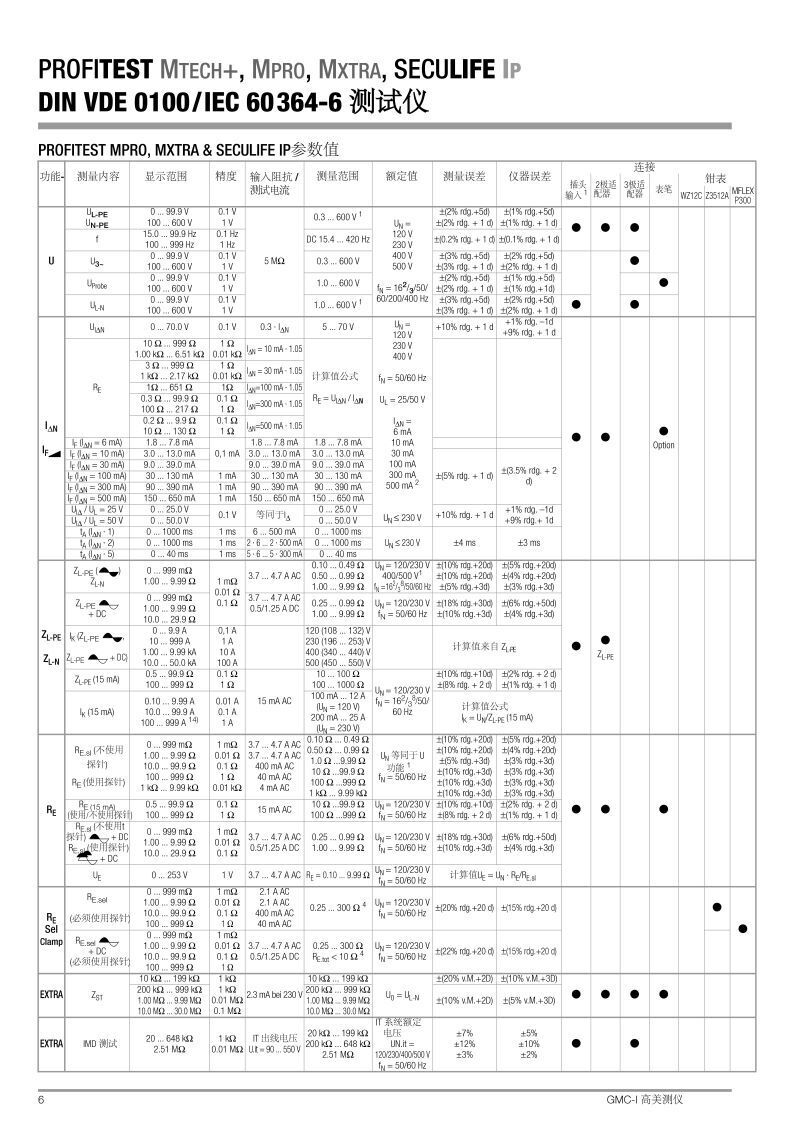

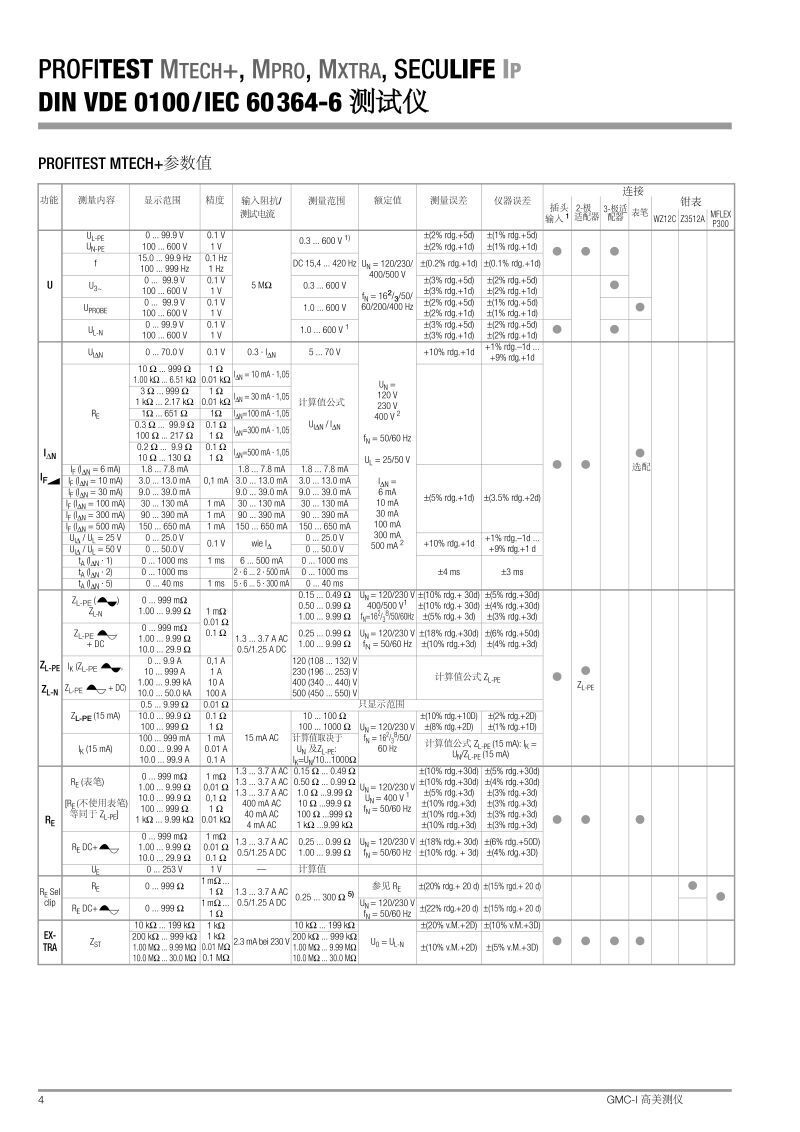

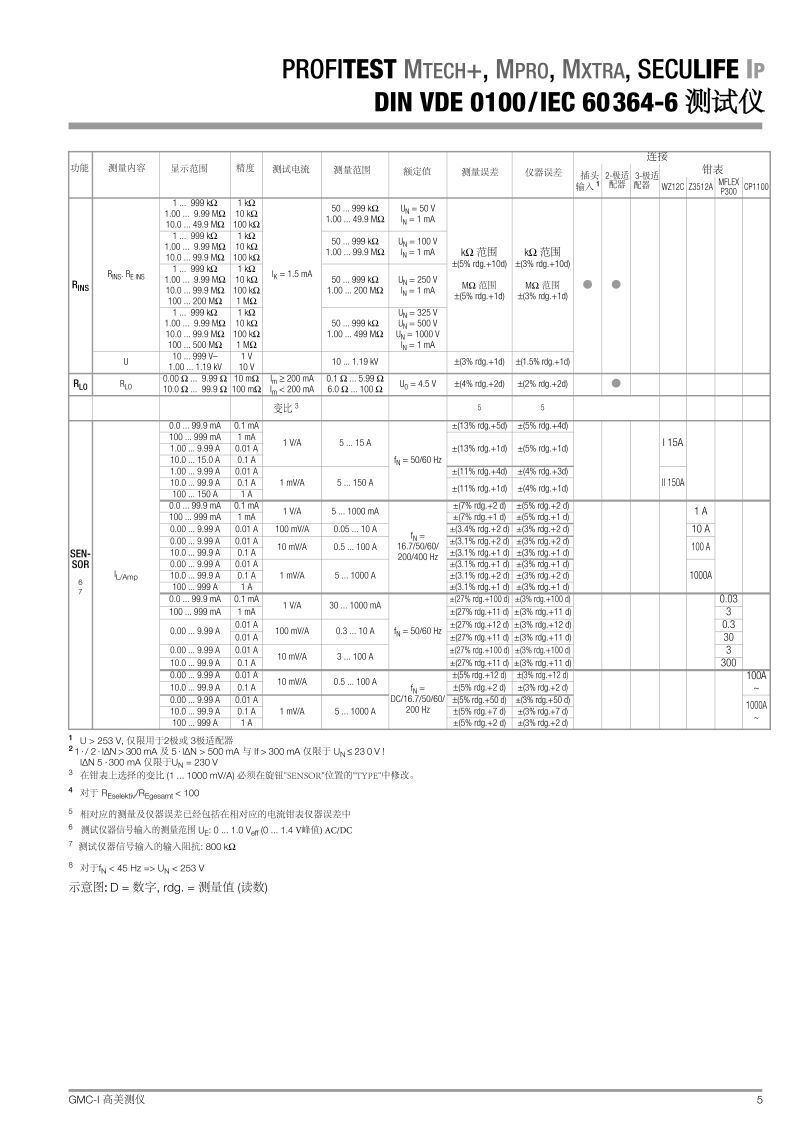

PROFITEST MASTER 參數值

參考條件

出現電壓                                     230 V ± 0.1 %

出線頻率                                     50 Hz ± 0.1 %

測量頻率                                     45 Hz … 65 Hz

測量波形                                     正弦波 (有效值與整流值之間偏差 ≤ 0.1 %)

出線阻抗角                                  cos ? = 1

表筆電阻                                      ≤ 10 Ω

電源                                            12 V ± 0.5 V

環境溫度                                     + 23° C ± 2 K

相對濕度                                     40% to 60%

手指接觸                                     用于測試對地的電位差

立面絕緣                                     純電阻

電源

可充電電池 8 個 AA 1.5 V,  我們建議只使用標準設備中包含的電 池組(可充電電池組訂貨號 Z502H)

測量數量 (標準設置與照明)

– 對于RISO                              1 次測量 – 25 s 暫停:  大約1100 次測量

– 對于RLO                               自動極性反轉 / 1 Ω  (1 個測量周期) – 25 s 暫停: 大約 1000  次測量

電池測試                                   電池電量的圖像顯示BAT

電池省電模式                            顯示器背可以關閉。最后一次按鍵操作 后測試儀器可以自動關閉。使用者可 以自定義關機時間。

安全關機                                   如果電源電壓太低,儀器會自動關機,  或者完全不能啟動。

充電插座                                   內置的充電電池可以將適配器連接到 充電插座上進行充電: 充電器 Z502R

充電時間                                   充電器 Z502R: 大約2 小時 *

* 完全放電的電池所需的最大充電時間 充電器內的定時器限值充電時間不超過4小時

過載容量

RISO                                        1200 V 連續

UL-PE, UL-N                            600 V 連續

RCD, RE , RF                          440 V 連續

ZL-PE, ZL-N                             550 V (限制測量次數和暫停時間。如 果超載發生，儀器通過恒溫開關關閉。)

RLO                                          電子保護以防在存在干擾電壓情況下通電

細線

保險管保護                                FF 3.15 A 10 s, 熔絲熔斷 > 5 A

電氣安全

保護等級                                   II 根據 IEC 61010-1/EN   61010-1/VDE 0411-1

額定電壓                                   230/400 V (300/500 V)

測試電壓                                   3.7 kV 50 Hz

測試類別                                   CAT III 500 V 或者CAT IV 300 V

污染等級                                   2

保險管, L及 N 端子 每臺1顆管式熔斷保險絲      FF 3.15/500G 6.3 x 32 mm

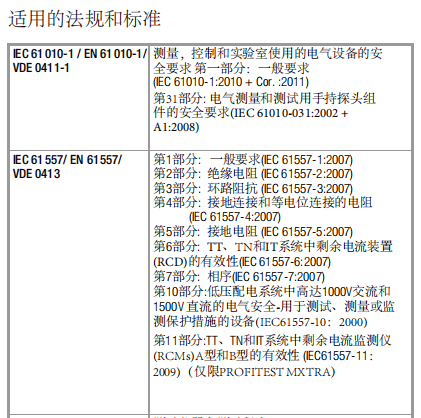

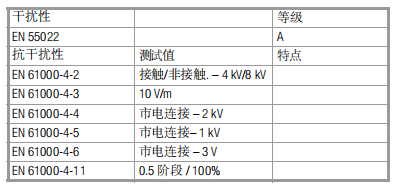

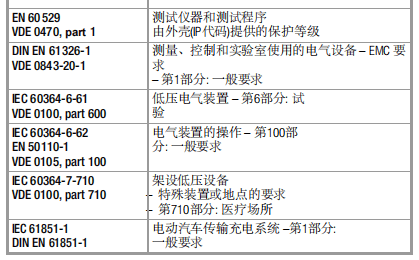

電磁兼容 (EMC) 產品標準 EN 61326-1:2013

環境條件

精度                                        0 至 + 40 °C

運行溫度                                 –5 至+ 50 °C

存儲                                        –20 至 +60 °C (不帶充電電池)

相對濕度                                 最大75%, 沒有冷凝情況

海拔                                        – 最高2000 m

機械設計

顯示器                                    多重點陣顯示器，像素 128 x 128

尺寸                                        W x L x D: 260 x 330 x 90 mm

重量                                        大約 2.7 kg  含充電電池

保護等級                                 外殼: IP 40, 表筆: IP 40  根據EN 60529/DIN VDE 0470, 首部分

數據接口

類別                                         用于 PC連接的USB接口

類別                                         用于條形碼和RFID掃描儀的RS 232

類別                                         用于連接 PC 的 Bluetooth? (僅限PROFITEST MTECH+/MXTRA/ SECULIFE IP )

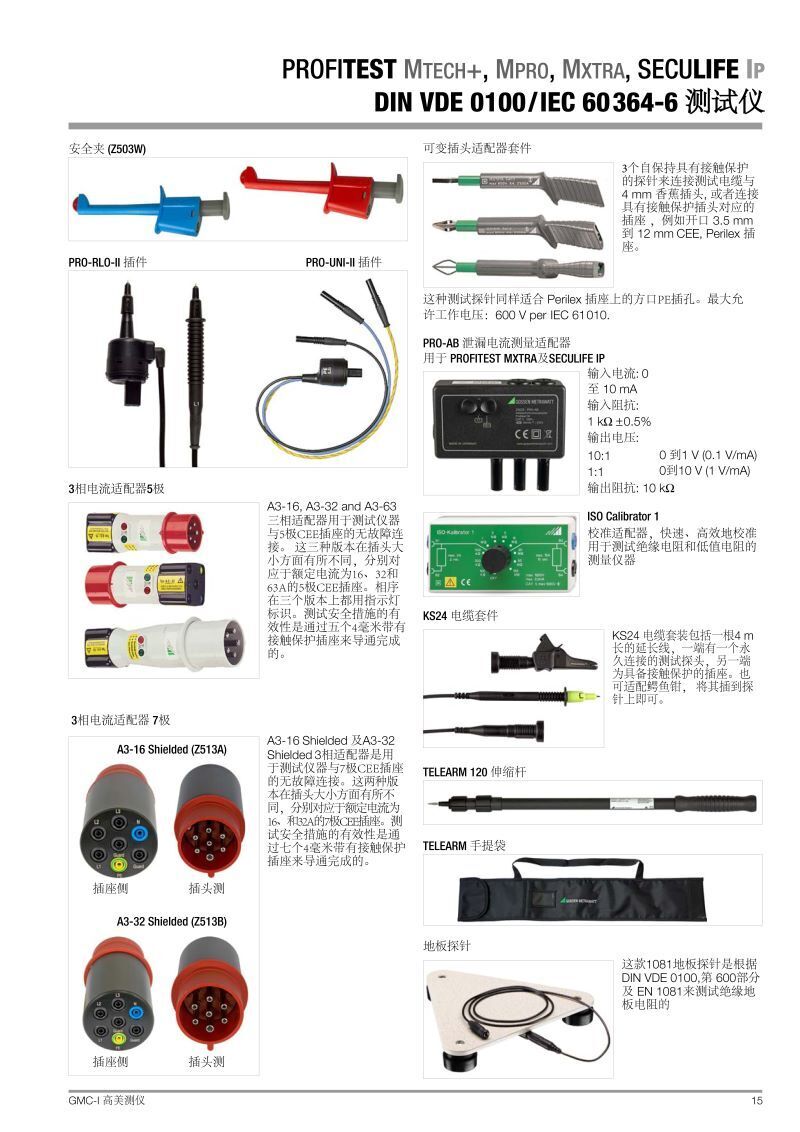

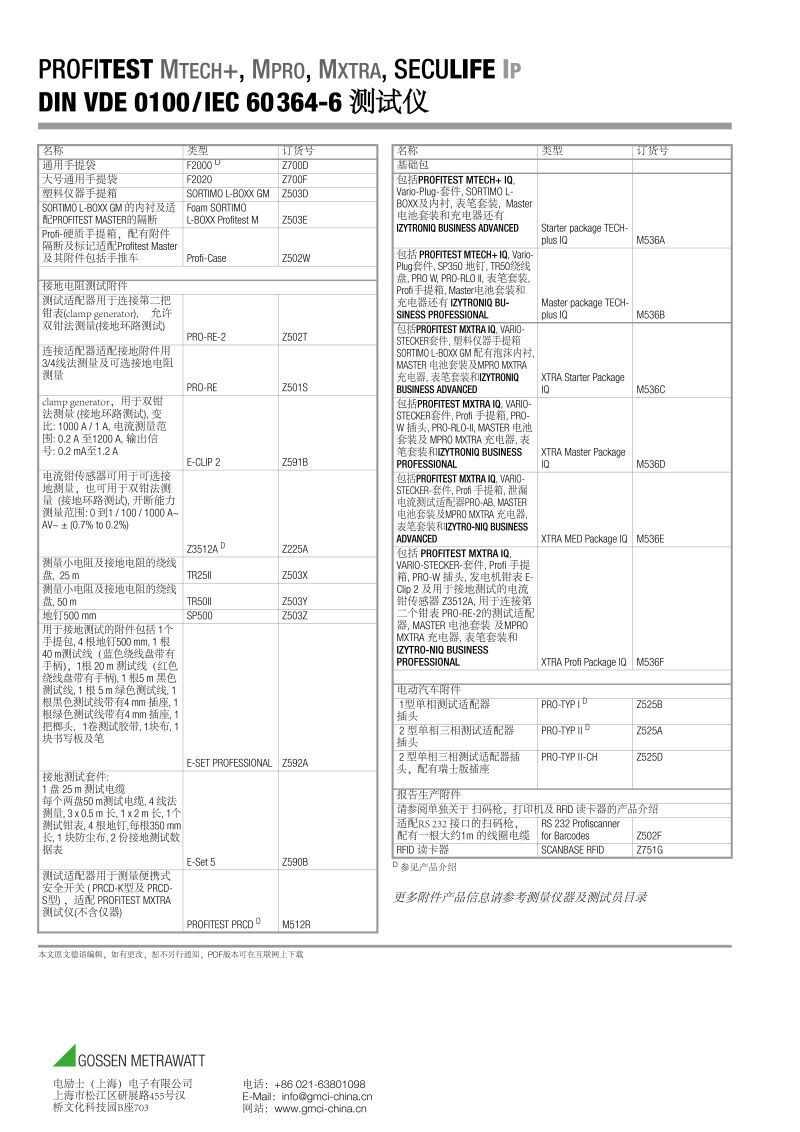

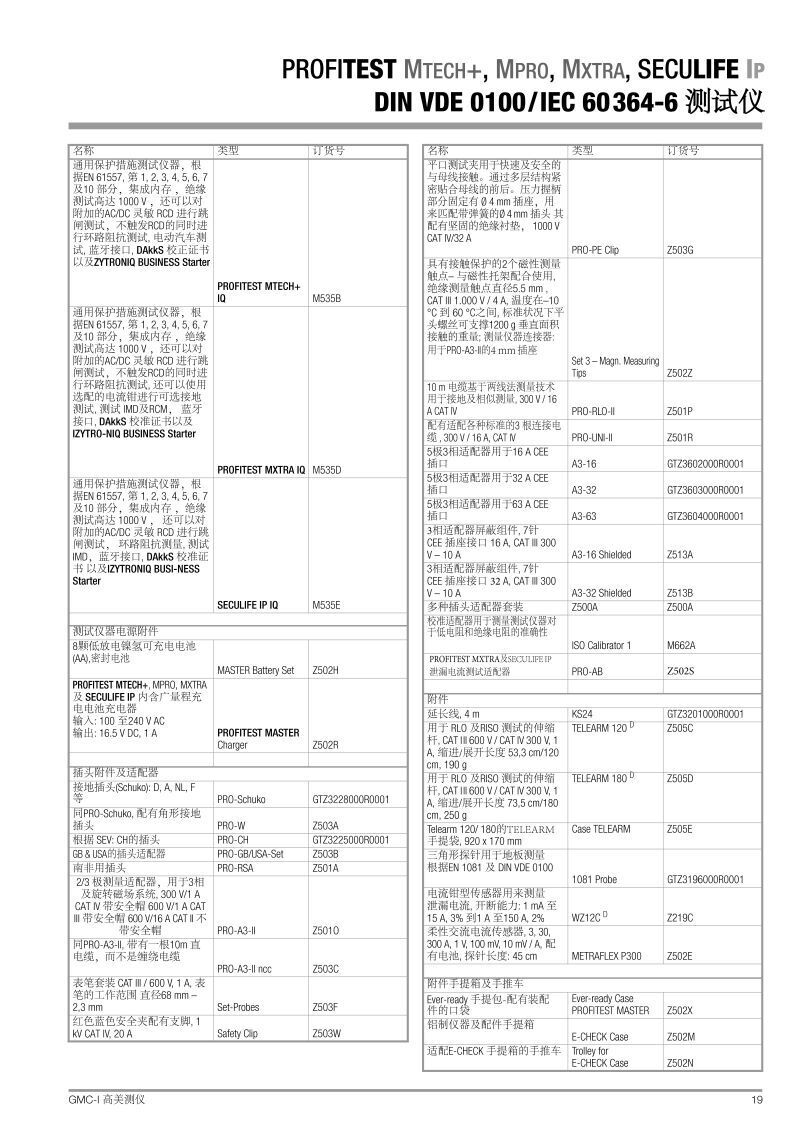

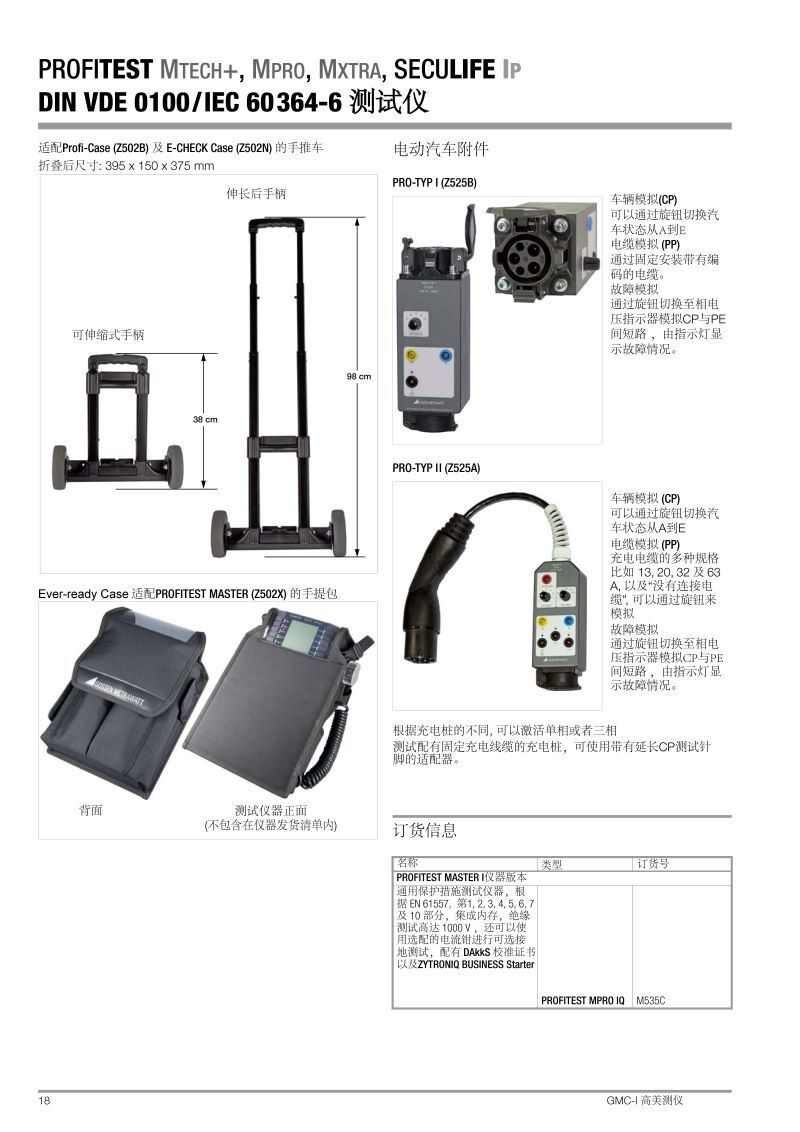

配件清單:

1 臺測試儀

1 根接地觸點插入件 (國別)

1 個2極測量適配器和一根可以擴展到

3極適配器(PRO-A3- II)的延長線

2 個鱷魚夾

1 根肩帶

1 組充電電池 (Z502H)

1 電池充電器Z502R

1 根 USB 線

1 DAkkS 檢驗證書

1 補充安全信息

1 本快速操作手冊*

PROFITEST MPRO及PROFITEST MXTRA的特殊功能

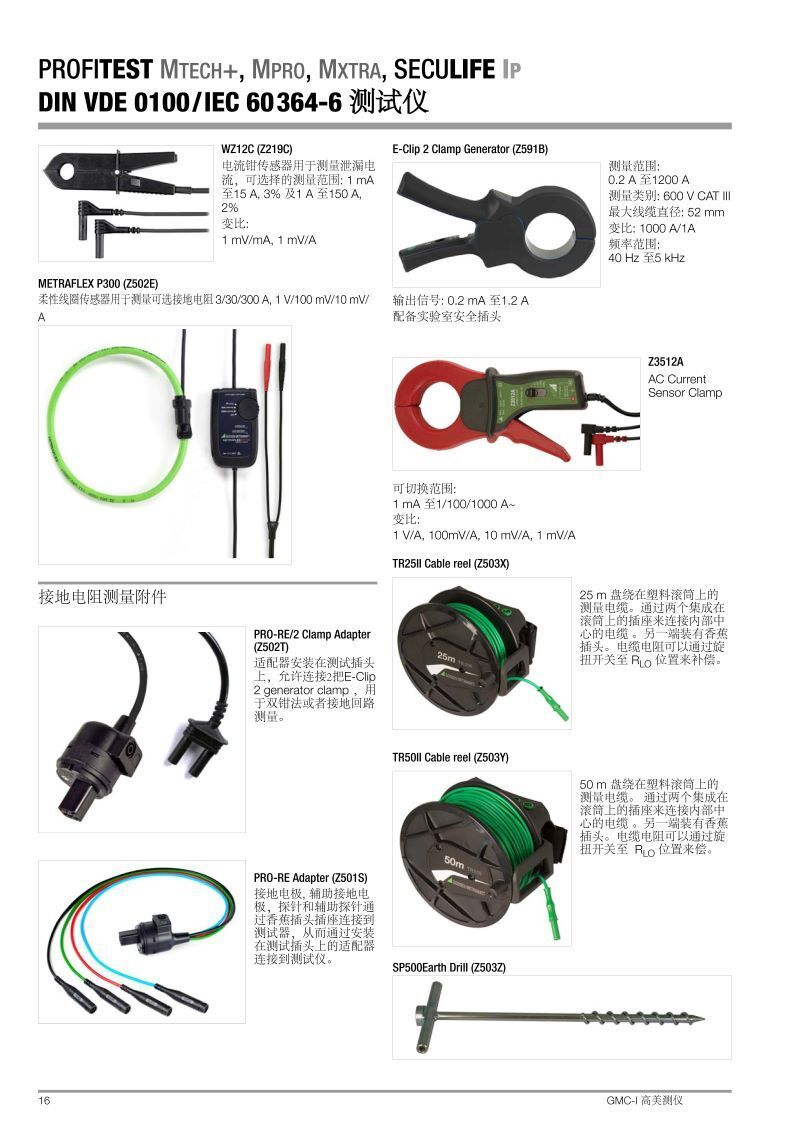

(可充電) 動力電池接地電阻測量

接地電阻 RE

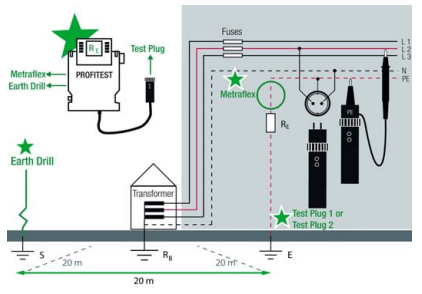

3-線法測量, 探針與接地極通過 PRO-RE 適配器相連

4-線法測量, 探針與接地極通過 PRO-RE 適配器相連

選擇性接地電阻 RE

(4-線法測量) 電流鉗型傳感器直接連接, 探針和接地極通過 PRO-RE 適配器相連

接地回路電阻 REloop

雙鉗法測量: 電流鉗位傳感器直接連接, 電流 鉗變送器 通過PRO-RE/2 探針相連

大地電阻率 Rho

通過PRO-RE 適配器與探針相連

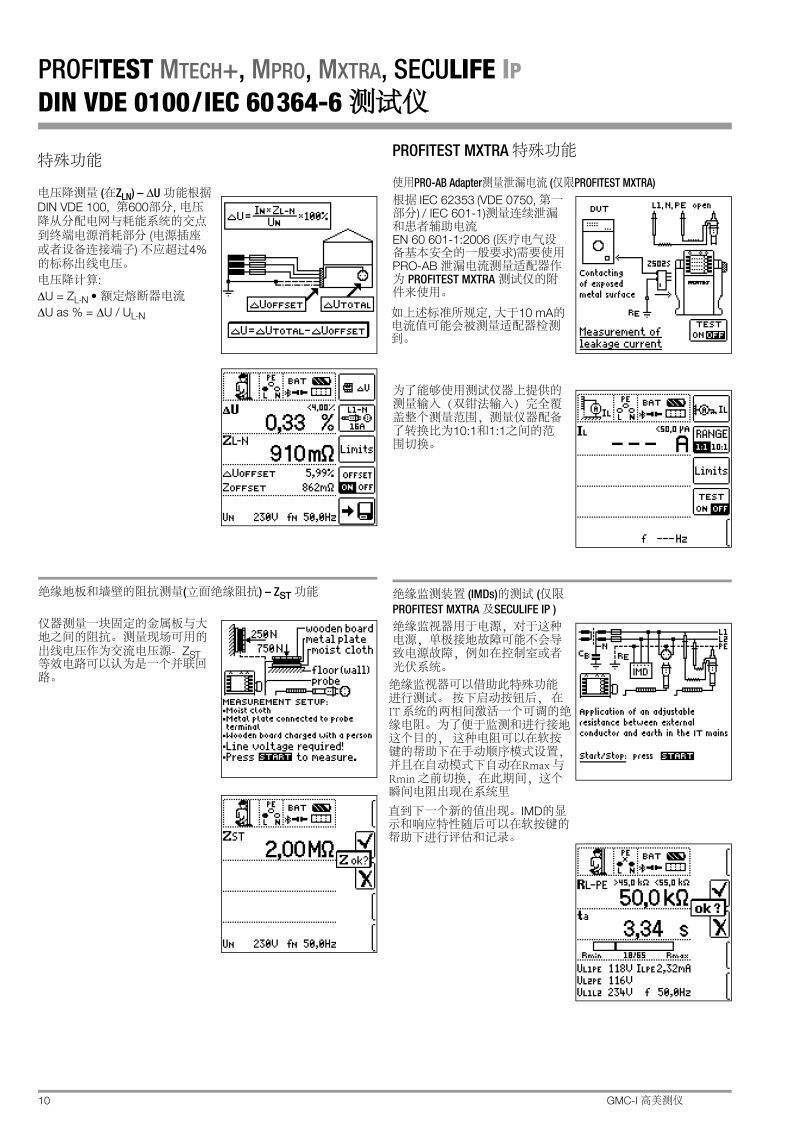

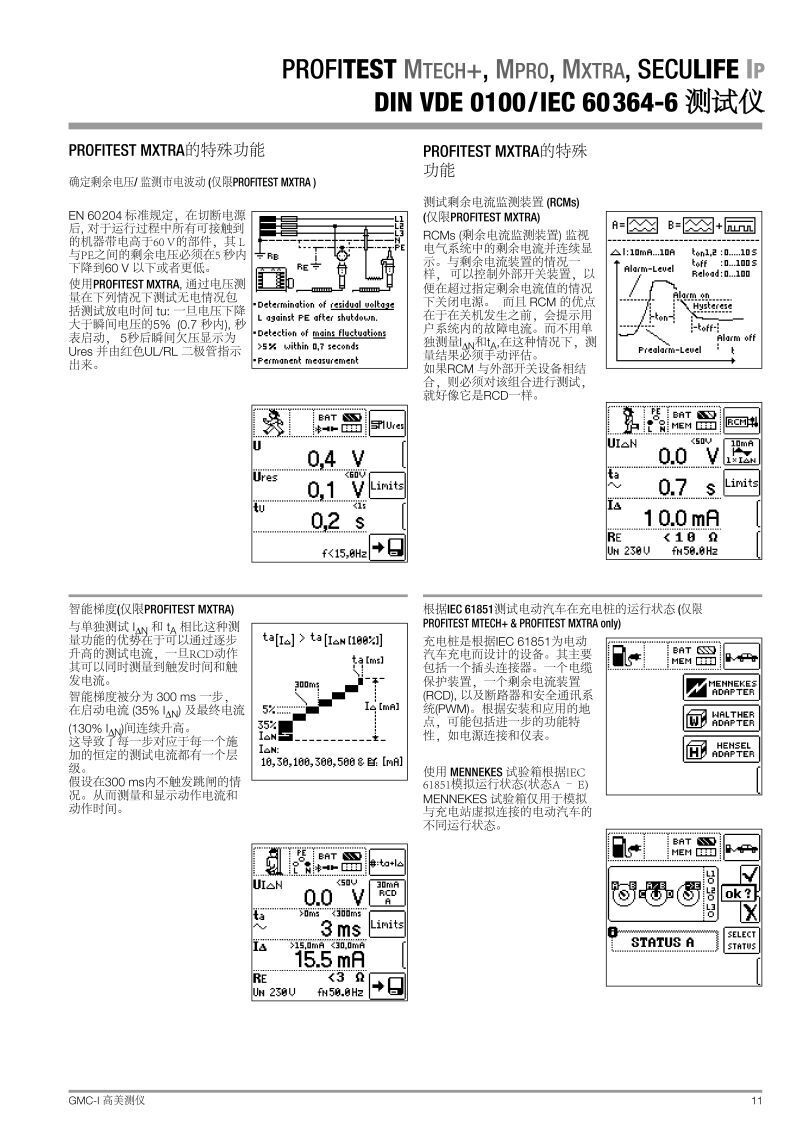

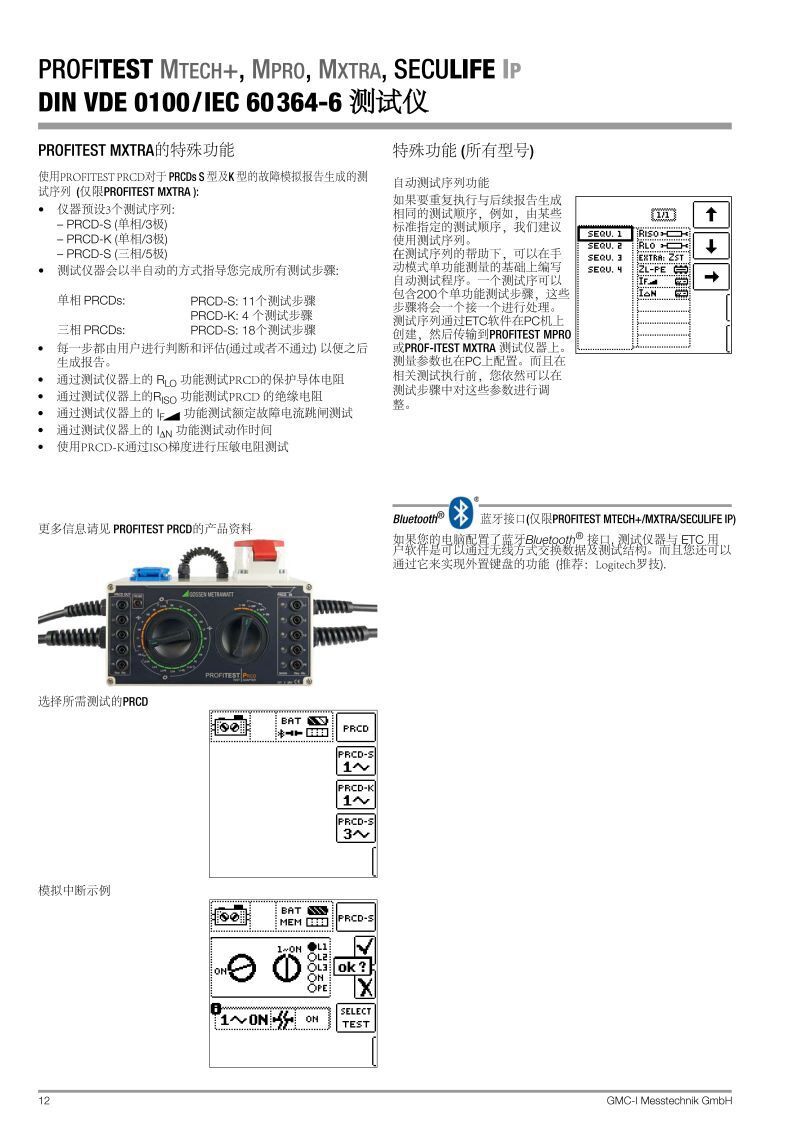

PROFITEST MTECH+/MXTRA及SECULIFE IP的特殊功能

當 RCCB 觸發, 儀器會顯示最后測量到的電流值。 對于延遲型 RCCBs (S 型)，電流增加的速度要更慢更小。

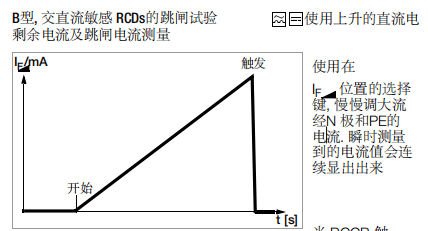

B型, 交直流敏感 RCDs的跳閘試驗 剩余電流及跳閘電流測量使用不變的直流電將選擇開關設置為相對應的標稱剩余電流, 2倍于選擇流經 N極 與PE的標稱電流. 可以用來測量RCCB 的動作時間并顯示在儀表 上。

通過抑制 RCD 觸發來進行環路電阻測量 測試儀可以實現在 TN 系統中測量環路阻抗 ，可適配 A型, F型 及AC 型RCCB (10, 30, 100, 300, 500 mA 標稱剩余電流).

對應測試儀器會 產生一個直流剩余 電流到這一端， 以使 RCCB磁路飽和。

然后疊加一個測試電流 ，其只顯示半波極性這樣RCCB不 再具有監測電流的能力，當然也就不會在測試過程中觸發了。

可選接地電阻測量(市電)

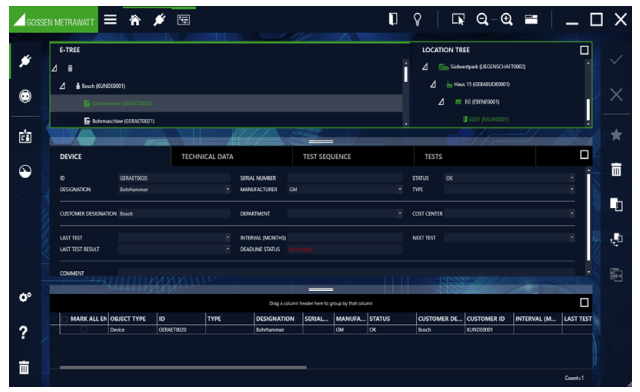

IZYTRONIQ  數據庫軟件——完成測試數據管理及記錄。

IZYTRONIQ 允許對下列PROFITEST MASTER 系列中的測試儀器進行 測試數據的管理及記錄 PROFITEST MPRO, PROFITEST MTECH+, PROFITEST MXTRA, SECULIFE IP;  固件版本3.1.0 以上

基礎模塊

IZYTRONIQ由如下幾個模塊構成，條例清晰:

? 便攜式設備(一般設備與醫療設備) 便攜式設備的測試，采集和管理

? 固定式設備 (機器與系統) 固定安裝設備的測試，采集和管理

? 使用者及管理員輸入并管理使用者

? 測試儀器管理輸入并管理測試儀器

報告生成附件

請參閱以下頁面及單獨關于 掃碼槍，打印機及RFID讀卡器的產品介紹

BUSINESS Starter 版本的功能概述

? 固定安裝對象 (機器及設施)

? 便攜式對象(一般設備及醫療設備)

? 測試設備管理

? 用戶管理

? 推送打印功能

? 測試序列管理 + 測試序列編輯

? 目錄管理及編輯

? 機器及設施的樹形結構

? 一般設備及醫療設備的樹形結構

? 地點的樹形結構(設施, 建筑, 樓層及房間)

? 簡單的PDF版本通用報告

? 簡單的列表生成器 (PDF, Excel)

? 簡單的評判分析 主要通訊功能

? 從測試儀器導入內存結構, 目錄, 測試及測量結果

? 向測試儀器導出內存結構, 目錄, 序列

? 從XML文件數據導入內存結構, 目錄, 序列及測量結果

? 將內存結構, 目錄, 序列及測量結果等數據導出到XML文件

? 從CSV 文件數據導入主數據到便攜式對象
