4.1 測量功能和測量量程的選擇
旋鈕與插座自動閉鎖機構相連, 每個功能只允許兩個插口接入信 號。 在切換到“A” 功能前，一定要從其相應的插孔中取出對應 的插頭。 插座閉鎖機構防止用戶在測量電纜插入儀器后無意中將選擇開 關轉到不允許的位置。
4.1.1 自動量程選擇
萬用表除了溫度測量，二極管，高頻和連續性測試外的所有測 量功能都具有自動量程設置功能。一開機，自動量程就開始工 作。針對被測對象，儀器自動選擇對應最高精度的測量范圍。 當儀器切換到頻率測量時，先前選擇的電壓測量范圍依然處于激活狀態。
自動量程功能
在±(11999 d + 1 d →01200 d)萬用表自動切換到下一個更高的量 程, 在± (01100 d - 1 d → 10990 d)自動切換到下一個更低的量程。
電容測試除外:
在 ±(1199 d + 1 d →0120 d), 用表自動切換到下一個更高的量 程,在±(0110 d - 1 d → 1099 d)自動切換到下一個更低的量程。
4.1.2 手動量程選擇

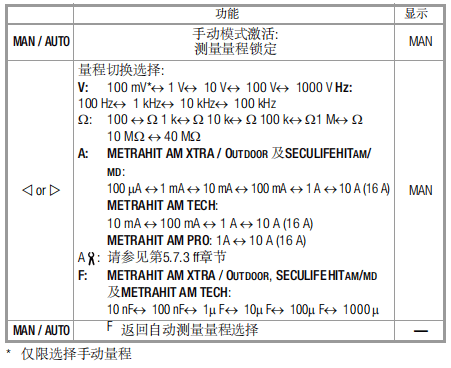

根據下表點擊 MAN / AUTO 按鈕，可以關閉自動量程切換到手動。
可以使用
或者滾動鍵選擇所需的測量范圍。 當按下 MAN / AUTO 鍵，旋鈕被轉動或者儀器開關機都可以使儀 器自動返回到量程選擇。
概述: 自動量程和手動量程的選擇
4.1.3 快速測量
使用合適的固定量程進行測量比使用自動量程選擇的測量執行 的更快?？焖贉y量是可能的，具備如下兩個功能:
? 手動測量量程選擇, 例如 ：選擇好的分辨率的量程 (請見第 4.1.2章). 或者
? DATA功能 (請參見第4.4章)。 這樣的情況, 首次測量后就會 選擇合適的測量范圍， 第二次測量就會速度更快。
通過這兩個功能，所選的測量范圍在隨后的一系列測量中保持 激活狀態。
4.2 置零補償/ 相關測試
根據0點偏差, 置零補償或者相關測量的參考值 能被記錄到內存 中:
適用的參考值或校準值被分別扣除，作為后續測量的偏移量， 并保存在內存中，直到刪除數據或者萬用表關機。
置零或者參考值調整可用于自動量程，也可用于手動測量選擇。
置零
? 將測試插頭接到儀器上，將另一頭筆尖短接一下。電容測試 除外， 電纜兩端不能互相短接。

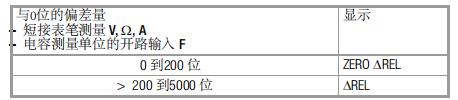

? 按一下ZERO | ESC 鍵 儀器置零完成后會有一聲提示音。 圖標 “ZERO ?REL” 出現 在LCD顯示器上。 按下按鍵時所測得的數值將被用來作為 參考值。
? 再按一次 ZERO | ESC 鍵可以清除參考值
注意 作為TRMS 測量的結果, 針對 V AC / I AC 或者V(AC+DC) / I (AC+DC) 測量 (TRMS 轉換器是非線性的)萬用表通過短 接表筆置零顯示一個1 到30 位的剩余值。這對超過測量范 圍 2% (或者 mV兩次以內3% )的指定精度沒有影響。
參考值的設置
? 將測量電纜插入儀器，測量一個參考值(最大5000 位)。
? 按一下 ZERO | ESC 鍵
儀器通過提示音確認基準值被存入內存, 同時“ZERO ?REL” 或 “?REL” 標識出現在LCD顯示器上. 按下鍵時所測量的值作為 參考值。
? 再按一下 ZERO | ESC 鍵可以清除參考值
有關相對測量的注釋
? 相對測量只影響數字顯示。模擬顯示繼續讀出原始測量值。
? 在相對測量中, ? / F 或者AC量也可能會出現負值。
4.3 顯示器 (LCD)
4.3.1 數字顯示
測量值, 測量單位, 電流類型,極性
測量值以十進制和加減號顯示在數字顯示器上。所選的測量單位和電流類型也會顯示。在測量零頻率量時，如果將被測量的正極接到 “⊥” 上，則值的左邊會出現一個負號。 “0.diSP ” 參 數可以用來確定在測量顯示時，前序0點是否會出現或被抑 制。 (請參見第 6.4章) .
過量程
如果超過了12,000 位數字的范圍上限， “0L” (過載) 會出現在顯示器上。
例外: 電容測試超過1200位數字“0L” 就會出現, 二極管上限為 5100 位數字
4.3.2 模擬顯示
測量值, 極性
模擬顯示器能表現出動圈機構的動態性能。這種顯示方式特別 適用于觀察測量值的波動和平衡過程。
通過“A.diSP ” 參數可以在“SET ” 菜單中選擇這兩種不同的顯 示模式(請參見第6.4章):
? 條形圖
? 指針: 實時跟蹤當前測量值
模擬刻度為零頻率量的測量顯示了2個刻度分割的負量程。這樣 就可以精確觀察測量值在零附近的波動。如果測量值超出了兩個刻度分區的負量程，極性在模擬顯示反轉。
模擬刻度的縮放是自動的，這對手動測量量程的選擇非常有幫助。
過量程
在正量程內的超量程是通過直角三角形符號來顯示的。
刷新率
條形圖在指針模式下，模擬顯示每秒刷新40次。
4.4 保存測量值: DATA (自動保持/ 比較)

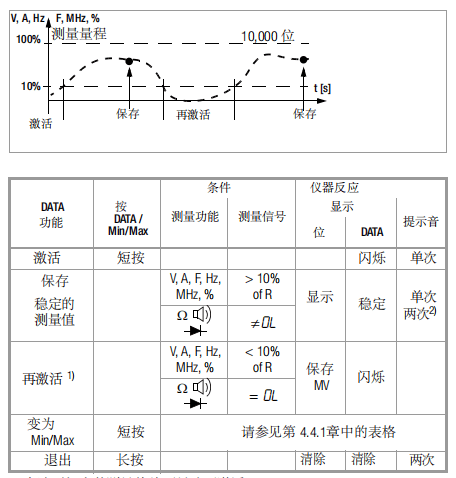

單獨的測量值可以自動鎖定通過DATA 功能 (自動鎖定)。這會非 常有幫助，比如：當使用測試探針接觸測點時要全神貫注時。 在施加測試信號后，測試值根據如下表所示的條件，隨著一聲 提示音，測量值直接被鎖定顯示在顯示器上。這時就可以移開 測試探針，然后淡定地讀取數顯上的測量值。
當測量值低于表中的指定值，此功能將再次激活去保存下一個測量值。
測量值比較(DATA Compare)
如果當前的鎖定值與首個保存值的偏差小于 100 位, 提示音會響兩次，如果偏差大于100 位, 會有一聲短促的提示音。
1) 未達到規定的測量值從而導致再激活
2) 首次測量值被保存為參數值時會產生兩聲提示音， 后續的數據將會 鎖定，只有在當前鎖定的值與首個保存的值相差小于100位才會出現兩聲提示音。 注釋: MV = 測量值, R = 測量范圍
注意 DATA功能對模擬顯示沒有影響, 在此狀態下，當前測量值 繼續顯示。但是當數顯鎖定的情況下, 小數點也是鎖定的。 (固定測量量程, 標識: MAN)。當DATA 功能激活的狀 態下，所選的測量量程不應手動去修改。
當測試功能改變或者儀器開關通過按住DATA / MIN / MAX 鍵就能 關閉DATA功能 (大約1 秒)。
舉例
電壓測量量程手動設為10 V。
首個測量值為5 V, 它會被存入內存，因為它比測量量程的10% 大 (= 1 V), 因此很顯然高于背景噪音水平。一旦測量值小于 10% 測量量程, 即小于1 V ，將測量探針從測量點移開。儀器就準備 存儲一個新的值。
4.4.1 保存最大和最小值 – MIN/MAX 功能

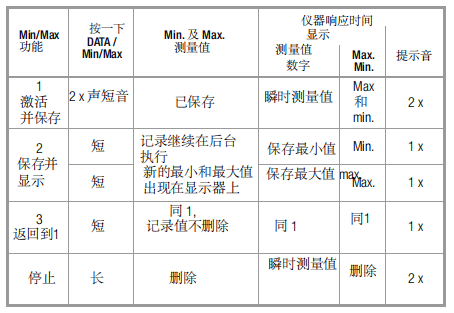

在Min/Max 功能激活后，儀器輸入端測到的最大和最小值能被 鎖定在顯示器上。這個功能重要的用途就是在長時間測量值監測期間記錄最小和最大值。
Min/Max功能對模擬顯示沒有影響, 瞬時測量值會繼續出現。 將測量到的量施加到儀器上，先使用MAN / AUTO 鍵設置測量量程，然后再激活 Min/Max 功能。
當測量功能改變或者儀器開關機時，取消 Min/Max 功能可以通 過長按DATA / MIN / MAX 鍵來實現 (大概一秒)。
注意 與DATA 功能相反, Min/Max 功能還可以用來進行溫度測試。
4.5 測量數據記錄(僅限METRAHIT AM XTRA / OUTDOOR 及 SECULIFEHITAM/MD )
METRAHIT AM XTRA / OUTDOOR / SECULIFEHITAM/MD 具備使用一個可 調的采樣率以測試序列的方式在長時間內記錄測試數據。數據 被記錄到一個需要電池供電的內存中 ，也就意味著即使萬用表 關機后，內存中的數據也不會丟失。而且在此系統中保存的數 據與實測時間一一對應。
之后可以使用METRAwin 10 軟件將記錄的值一一調出。先決條件是電腦需要通過帶USB X-TRA 接口線纜的雙向接口適配 器與儀器相連, 其可以接到 METRAHIT AM XTRA / OUTDOOR 或者 SECULIFEHITAM/MD上. 請見第7章。

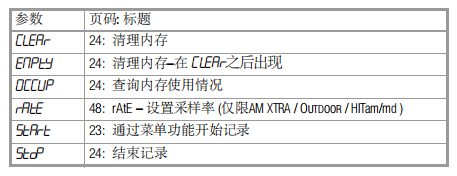

內存參數概述(僅限METRAHIT AM XTRA / OUTDOOR or SECULIFEHITAM/ MD )
STORE 菜單功能
? 首先給內存模式操作設置采樣率 (請參見第6.4章的 rAtE 參數) , 然后啟動內存操作模式。
? 首先選擇所需的測量功能和適當?shù)臏y量范圍
? 在長時間測量前請檢查一下電池充電水平(請參見第 6.3章). 如果需要，請連接 NA X-TRA 電池板
通過菜單功能開始記錄
? 切換到
模式是通過按一下
然后選擇
菜單來實現的
? 按一下FUNC | ENTER鍵啟動內存操作模式，STORE標識出現在 模擬顯示器的下方，代表內存模式操作啟動了。
出現在數顯上。
? 點擊MEASURE | SETUP 返回測試功能。
記錄過程中
在內存模式操作過程中，STORE 標識出現在模擬顯示器的下方:
一旦內存用盡就會出現如下信息:
點擊 MEASURE | SETUP 切換到測量功能，就能在記錄過程中觀察 到測量值。再按一次 MEASURE | SETUP，顯示就會回到內存菜單。
當用旋鈕或者FUNC | ENTER 鍵選擇另一個測量功能時 就會創建 一個新的內存塊，然后數據就會自動存儲。
結束記錄
?
出現在顯示器上，當按下 MEASURE | SETUP鍵后
? 確認
顯示通過點擊 FUNC | ENTER鍵來實現。 這時STORE 就會從顯示器上消失, 表示記錄已經結束。
? 點擊 MEASURE | SETUP返回測試功能
? 內存模式操作也可以通過關閉萬用表來退出。
查詢內存占用情況
可以通過
菜單在記錄過程中查詢內存占用情況(請參 見第6.3章).
內存占用情況范圍: 000.1%至 099.9%.
可以通過
菜單在開始記錄之前查詢內存占用情況
清理內存
此功能將把內存中所有的測試值都刪除!
此功能無法在內存模式操作期間執行！
5.1 電壓測量

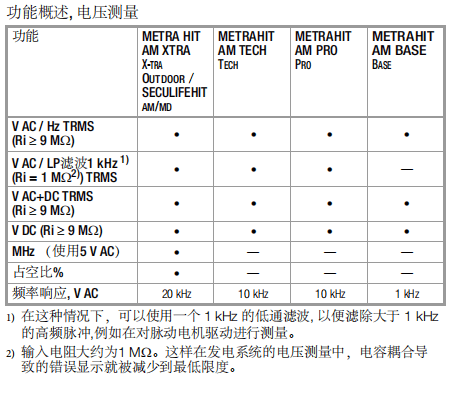

有關電壓測量的注釋
? 萬用表只能用已安裝的電池或者可充電電池操作，否則危險 電壓會不顯示，儀器可能會損壞。
? 由合格的電工進行操作，儀器只能由能夠識別電擊危險并采 取適當安全措施的人員操作。任何地方都存在電擊危險，其 電壓可能大于33V(有效值)。 測試探針只能握到有手指護套的部分，在任何情況下都不要觸摸金 屬測試探頭。
? 在進行涉及電擊危險的測量時，應避免單獨工作。確保有第 二個人在場。
? 兩個接口插孔間的最大允許電壓,(9 與10) 還有地(8) 為1000 V 測試類別 III, 600 V 測試類別 IV。 除了 SECULIFE HITAM/HITMD: 600 V CAT III 及 300 V CAT IV。
? 為測試設備( 電容器可能被危險的充電。 比如有缺陷的設備)出現意外電壓做好準備。例如 電容器可能被危險的充電。
? 本儀器不能在電暈放電（高壓）的電路中進行測量。
? 高頻電路中進行測量時要特別注意，可能存在危險的脈動電壓。
? 請注意，使用低通濾波測量時不會顯示危險的電壓尖峰。 為了能夠檢測出任何危險的電壓，我們建議在測量電壓前先 關閉低通濾波。
? 必須確保測量對象沒有超出測量量程。限值請見第 8章, “技術 參數”中的表“測量功能及測量量程” ，在“過載能力” 那一列。

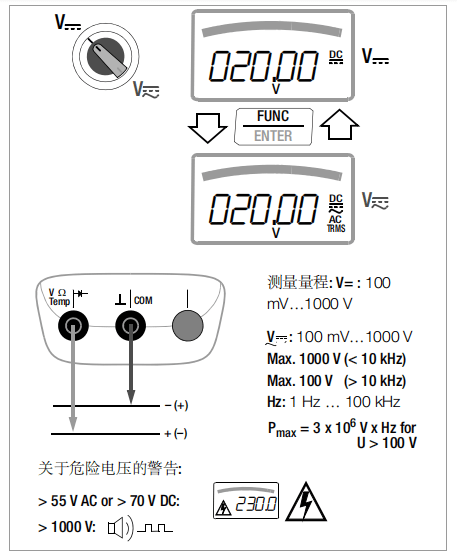

5.1.1 直流及脈沖電流測量, V DC 及V (DC+AC)
注意 (不適用于METRAHITAM BASE) 在電流鉗設置菜單中，將CLiP參數設置為 0FF。 否則所有 測量值都以安培顯示, 并由相連電流鉗表所選的變比進行修正。
? 根據所測試的電壓類型將旋鈕打到 V 或V
? 按圖進行接線 “⊥” 連接器插孔應接地。
當萬用表連接進行電壓測量時，請確認電流測量量程 (“A”)沒有 被激活。 如果由于操作人員的錯誤而導致保險絲被燒斷，則對 操作者和儀器都會帶來危險! 當旋鈕處于V 位置時, 只要一開機，萬用表總是將測量量程設為 1。 一旦按下MAN / AUTO鍵, 同時假設測量值小于90 mV,萬用表會切換到 mV 測量量程

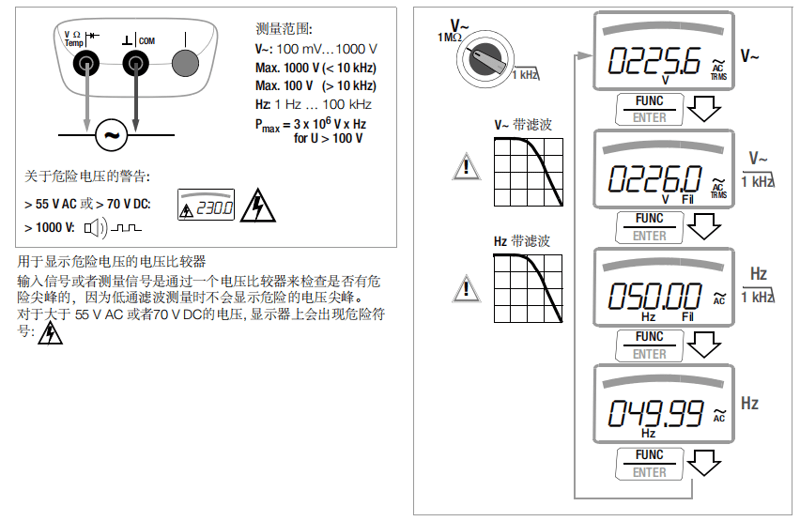

5.1.2 使用1 M? 負載電阻測量交流電壓 及使用可選低通濾波器進行頻率測量僅限： (METRAHIT AM X-TRA / AM TECH / AM PRO / OUTDOOR / SECULIFEHITAM/ MD )
該測量儀器具有一個 V1M? 測量功能供電工使用，電阻大約為 1 M?。在供電系統的電壓測量中，這樣電容耦合導致的錯誤顯示會被減小到最少。
? 根據所測量的電壓, 將旋鈕打到 V~1M? 或者1 kHz .
? 根據圖示連接測試線纜 “⊥” 接口需要接地
電壓測試
當萬用表連接電壓測量時，請確保電流測量量程(“A”)沒有被激 活。如果由于操縱者的失誤導致保險絲熔斷限制被觸發，會使操 作者和儀器都可能處于 危險之中!
? 你可以在電壓測量之間來回切換來啟停低通濾波。
? 不停按 FUNC | ENTER 多功能鍵 直到測量單位 V 或者 V/Fil 出現 在顯示器上。
頻率測試
? 應用被測量的方法與電壓測量相同
? 手動選擇電壓放大的測量范圍。當儀器切換到頻率測量時， 之前選擇的電壓測量范圍依然有效。
? 你可以在頻率測量之間來回切換來啟停低通濾波。 不停按 FUNC | ENTER 多功能鍵 直到測量單位Hz 或 Hz/Fil 出 現在顯示器上。 最低測量頻率和最大容許電壓請參加第 8章, “技術參數”.
使用低通濾波測試
如果需要可以激活1 kHz 低通濾波，用來濾除大于1 kHz的高頻 脈沖 。 比如對脈沖電機驅動進行測試時，大于1 kHz不需要的電壓可以被抑制。
激活的低通濾波會以Fil在顯示器上顯示。萬用表自動切換到手 動量程選擇。

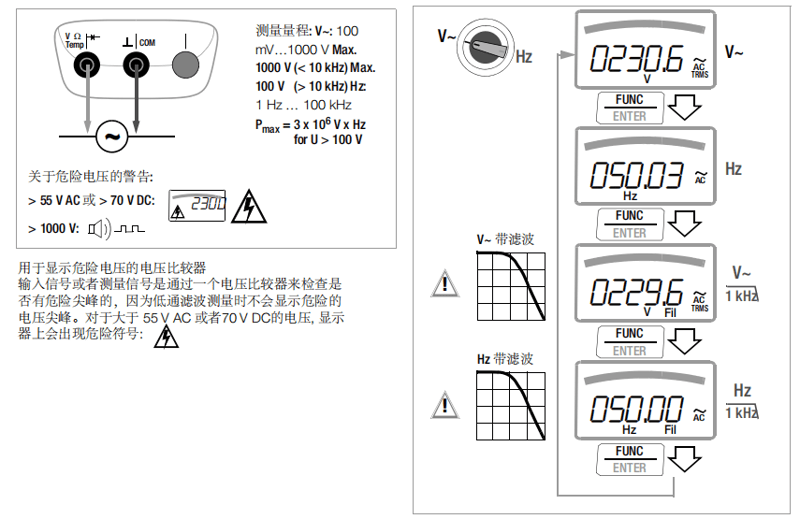

5.1.3 使用可選低通濾波進行交流電壓及頻率測量 V AC 及 Hz (僅限METRAHIT AM X-TRA / AM TECH / AM PRO / OUTDOOR / SECULIFEHITAM/MD )
? 根據所測試的電壓或者頻率將旋鈕打到 V~ 或者Hz.
? 根據圖示連接測試線纜 ，“⊥” 接口需要接地
電壓測量
當萬用表連接電壓測量時，請確保電流測量量程(“A”)沒有被激 活。如果由于操縱者的失誤導致保險絲熔斷限制被觸發，會使操 作者和儀器都可能處于 危險之中!
? 你可以在電壓測量之間來回切換來啟停低通濾波。
? 不停按 FUNC | ENTER 多功能鍵 直到測量單位 V 或者 V/Fil 出現 在顯示器上。
頻率測量
? 應用被測量的方法與電壓測量相同
? 手動選擇電壓放大的測量范圍。當儀器切換到頻率測量時， 之前選擇的電壓測量范圍依然有效。 你可以在頻率測量之間來回切換來啟停低通濾波。 不停按 FUNC | ENTER 多功能鍵 直到測量單位Hz 或者 Hz/Fil 出現在顯示器上。
最低測量頻率和最大容許電壓請參加第 8章, “技術參數”.
使用低通濾波測試
如果需要可以激活1 kHz 低通濾波，用來濾除大于1 kHz的高頻 脈沖 。 比如對脈沖電機驅動進行測試時，大于1 kHz不需要 的電壓可以被抑制。
激活的低通濾波會以Fil在顯示器上顯示。萬用表自動切換到手動量程選擇。
在濾波激活或者信號大于100 Hz時無法達到標稱的精度。
5.1.4 頻率及占空比測量
(僅限METRA HIT AM XTRA / OUTDOOR / SECULIFEHITAM/MD )
? 將旋鈕打到 MHz或者 %.
? 根據圖示連接測試線纜
當萬用表連接測量頻率或者占空比時，請確保電流測量量 程 (“A”) 沒有被激活。
頻率測量, MHz
一個5 V 的信號頻率最高可達1 MHz ，以MHz為測量單位進 行測量和顯示。脈沖頻率表示脈沖周期的倒數值。 占空比測量, tE /tP 脈沖持續時間與脈沖周期的比值是使用周期方波信號測量的，并以百分比顯示。

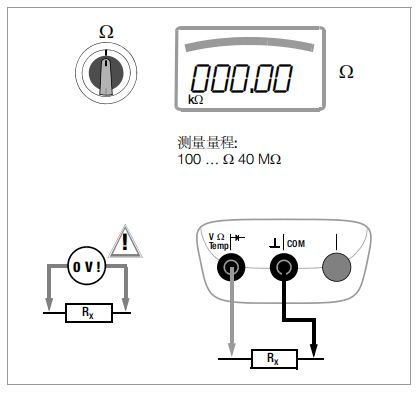

5.2 電阻測量, ?
? 將電源從被測設備的電路中斷開，并對高壓電容器放電。
? 確保被測設備是不帶電的
? 干擾電壓會使測量結果發生畸變! 參考第 5.1.1章， 使用直流電壓測試在沒有施加電壓的情況下進行測試。
? 將旋鈕打到 “?”。
? 根據圖示連接被測對象。
通過置零提高精度。
使用置零可以在所有量程中消除電纜電阻和接觸電阻 (請參見 4.2章).

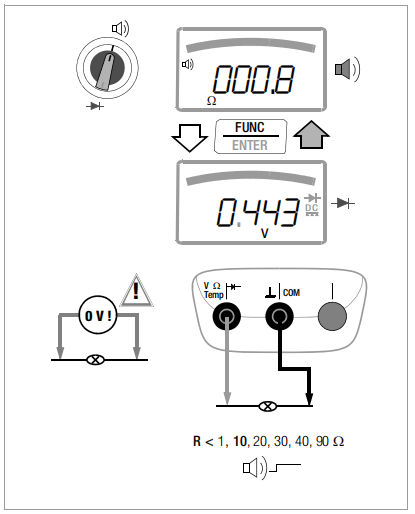

5.3 連續性測試
? 將電源從被測設備的電路中斷開，并對高壓電容器放電。
? 確保被測設備是不帶電的
? 干擾電壓會使測量結果發生畸變!
? 將旋鈕打到
? 根據圖示連接被測導體。
根據所選的限值, 當發生導通或者短路時，萬用表會發出一個連 續提示音信號，比如比所選的限值小。 如果是開路情況，顯示器上會出現“0L” . 限值可以在 “SETUP” 菜單中進行調整(請參見第6.4章):

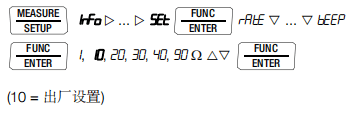

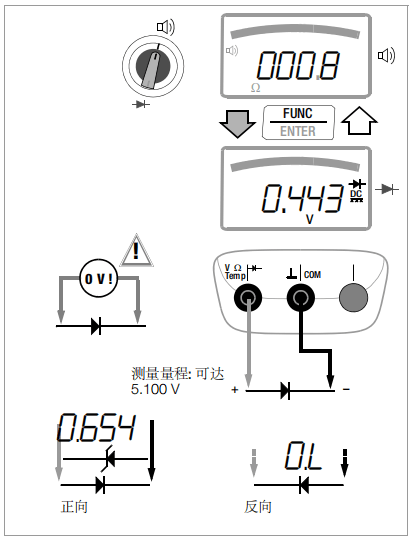

5.4 二極管測試
配以恒流 1 mA
? 將電源從被測設備的電路中斷開，并對高壓電容器放電。
? 確保被測設備是不帶電的，干擾電壓會使測量結果發生畸變!
參考第 5.1.1章， 使用直流電壓測試在沒有施加電壓的情 況下進行測試。
? 將旋鈕打到
? 按一下 FUNC | ENTER 鍵
? 根據圖示連接被測導體。
導電方向和短路
本儀器以伏為單位顯示正向電壓(顯示: 4 位). 只要壓降不超過最大顯示值 5.1 V, 可以用小的參考電壓和參考二極管對幾個串聯 的元件或參考二極管進行測試。
反方向和中斷
測試儀器顯示過載 0L
5.5 溫度測量
溫度測量所使用的是 K 型熱電偶 (選配件, 標配不含), 連接到電 壓輸入端。同樣,也可以使用Pt100 或者Pt1000 電阻溫度計 適 配METRA HIT AM XTRA / OUTDOOR / SECULIFEHITAM/MD 。
選擇溫度測量的單位

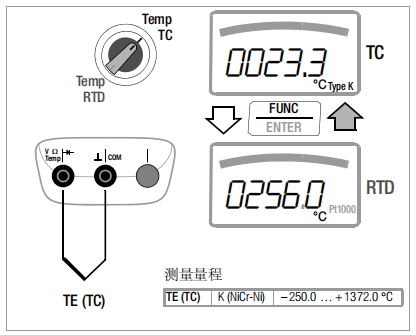

5.5.1 熱電偶測量, 溫度 TC
? 將旋鈕打到“TempTC”.
? 參考溫度在內部參考節點進行測量。 (請見第6.3章 “1tEMP ” 如何查詢)。
? 將傳感器連接到兩個可訪問的插孔上。儀器使用預設的測 量單位顯示測量到的溫度。

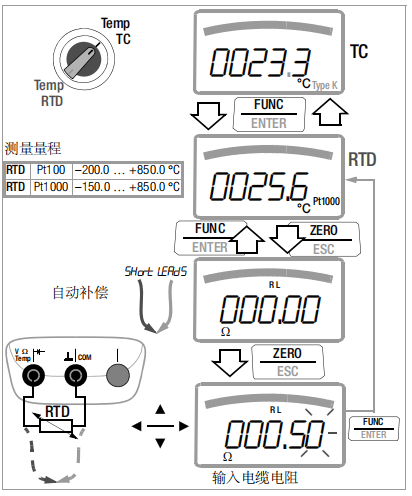

5.5.2 使用電阻溫度計進行測量
(僅限METRA HIT AM XTRA / OUTDOOR / SECULIFEHITAM/MD )
? 將旋鈕打到“TempTC” 或者 “TempRTD”. 最后選定的溫度測量或最后選定的溫度傳感器, 即 K型或者 Pt100/Pt1000,將保存在內存中并相應顯示。點擊 FUNC | ENTER 鍵以便在需要時切換到其他測量功能。 傳感器類別,比如 Pt100 或者Pt1000, 會自動檢測并顯示。 有兩種不同的辦法來補償電纜電阻:
自動補償
? 點擊 ZERO | ESC 鍵. “Short leads” 出現在顯示器上。 如果你喜歡直接輸入電纜電阻, 您可以跳過下面的輸入提示。
? 短接與儀器相連的測試表筆， “000.00 ” 會出現在顯示器 上。 當按下 FUNC |ENTER 鍵,電纜自動補償對于之后的測試都會被激活。這時就可以放下表筆，準備進行所需的測試。
輸入電纜電阻
? 在自動補償菜單，再次點擊ZERO | ESC鍵。
? 用滾動鍵輸入連接電纜已知的電阻: 用
鍵選擇需要修改的位置, 用
鍵修改相關的數值。 初始值為0.16 ?. 可選數 值范圍是 0 到 50 ?。
? 點擊FUNC | ENTER 鍵, 激活選定的值，顯示器返回到測量功能。 即使在 儀器關閉后，電纜電阻仍然保存在內存中。
5.6 電容測試
(僅限METRA HIT AM XTRA / OUTDOOR / SECULIFEHITAM/MD 及 METRAHIT AM TECH)
? 將電源從被測設備的電路中斷開，并對高壓電容器放電。
? 確保被測體不帶電， 在開始測量前一定要對電容進行放電。 干擾電壓會使測量結果發生畸變! 參考第 5.1.1章， 使用直流電壓測試在沒有施加電壓的情況 下進行測試。
? 將旋鈕打到
。
? 使用測試電纜如圖將被測設備接到插座上 。(放電!)
5.7 電流測量
電流測量的注釋
? 萬用表只能用已安裝的電池或者可充電電池進行操作。 如果其他電池危險電流沒有標明，儀器可能會損壞。
? 在一個安全的地方搭建測量電纜。并確保其不會因為疏忽而斷開。 選擇導體的橫截面并進行接線，使它不受影響而發生過熱。
? 當電流超過 10 A，儀器會發出間歇性的報警提示音。當電流超過 16 A，儀器會發出連續的報警提示音。
? 電流量程的輸入端裝有保險絲。測量電路的最大允許電壓 (= 保險絲的額定電壓) 1000 V AC/DC.
請使用指定的保險絲! 保險絲必須具有至少 30 kA的開斷能力。
? 如果保險絲在測量過程中熔斷， “FUSE ”會出現在數顯上, 同時儀器發出提示音。
? 如果保險絲燒斷，在將儀器重新投入使用之前，要消除過載的原因！
? 更換保險絲的步驟請見第9.3章。
? 一定要確認測量范圍沒有超出允許的容量。限值請見第 8章, “技術參數”的表格 “測量功能和測量范圍” 過載那一列。

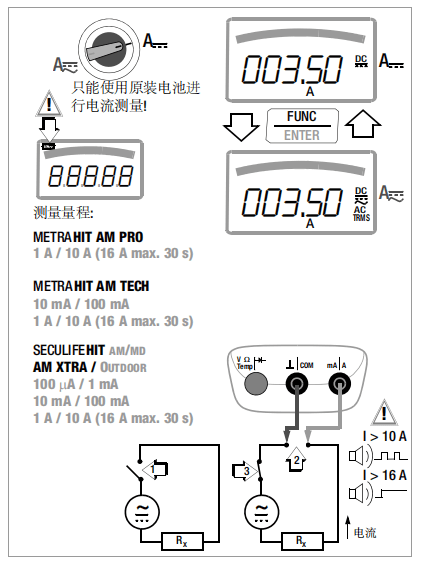

5.7.1 直流和脈沖電流的測量, 直接連接 A DC 及 A (DC+AC) (僅限METRAHIT AM X-TRA / AM TECH / AM PRO / OUTDOOR / SECULIFEHITAM/MD)
? 首先從測量電路或者用電器上斷開電源(1), 并對電容進行放電。
? 根據所測試的電流, 將旋鈕打到 A 或者 A 。
? 短按一下 FUNC | ENTER 多功能鍵選擇適合當前測試量的類型。 每按一次, 儀器會在A DC及 A (DC + AC)TRMS中切換。 同時伴有提示音。 LCD 顯示器通過DC或 (DC+AC)TRMS符號 來顯示電流類型。
? 安全地將測試儀器 (無接觸電阻) 如圖串聯連接用電器 (2)
? 給測量回路通斷電 (3)。
? 觀察顯示器. 如果儀器不工作在內存模式或者傳輸模式，請記錄測量值 。
? 再次從測量電路或者用電器上斷開電源(1), 并對電容進行放電。
? 從測量點移開測試表筆， 將測試回路復位

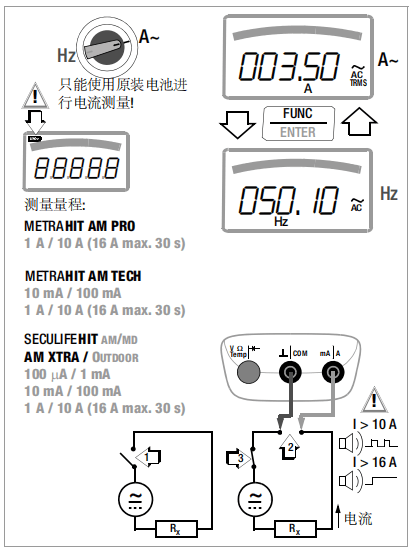

5.7.2 交流電流及頻率測量, 直接連接 A AC 及 Hz (僅限METRAHIT AM X-TRA / AM TECH / AM PRO / OUTDOOR / SECULIFEHITAM/MD )
? 首先從測量電路或者用電器上斷開電源(1), 并對電容進行放電。
? 根據測量的電流或者頻率,將旋鈕打到 A~ 或 Hz.
? 短按一下 FUNC | ENTER 多功能鍵選擇適合當前測試量的類 型。 每按一次, 儀器會在ACTRMS 及Hz 切換, 同時伴有提示音確認操作。
? 安全地將測試儀器 (無接觸電阻) 如圖串聯連接用電器 (2)
? 給測量回路通斷電 (3).
? 觀察顯示器. 如果儀器不工作在內存模式或者傳輸模式，請記錄測量值 。
? 再次從測量電路或者用電器上斷開電源(1), 并對電容進行放電。
? 從測量點移開測試表筆， 將測試回路復位。

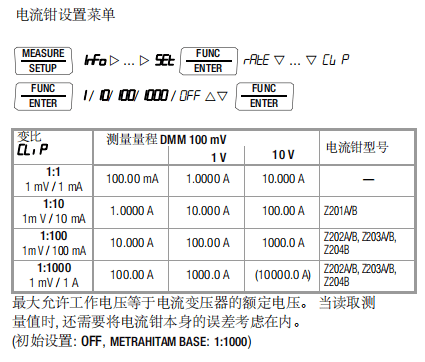

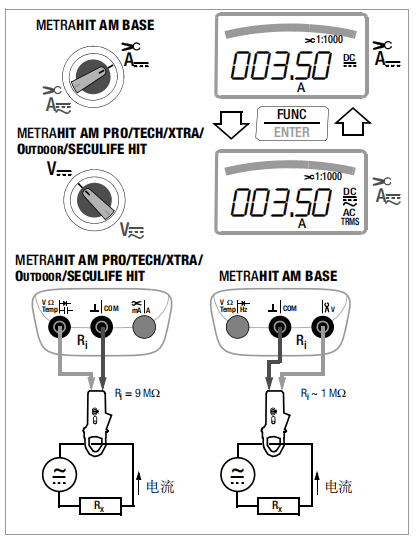

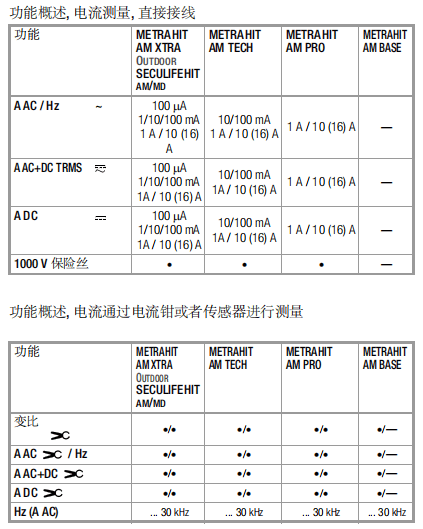

5.7.3 使用電流鉗進行直流及脈沖電流測量 , A DC及A (DC+AC)變壓 器輸出, 電壓/電流
當電流鉗連接到萬用表 V 端輸入, METRAHITAM BASE: （V 輸入 端), 所有電流顯示會根據所選的變比顯示正確的值 。先決條件是電流傳感器 適配如下至少一種變比，并且這個變比之前已 經在下列菜單 (Clip ≠0FF)中選擇過了, 請參見第6.4章。
