發布時間：2022年10月11日 作者：德國GMC-I高美測儀（上海電勵士）

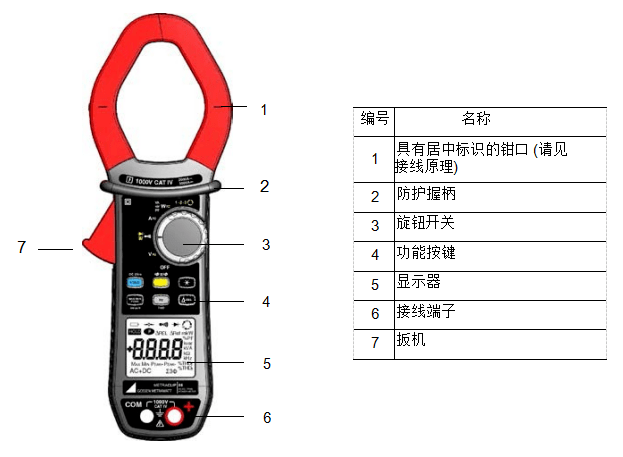

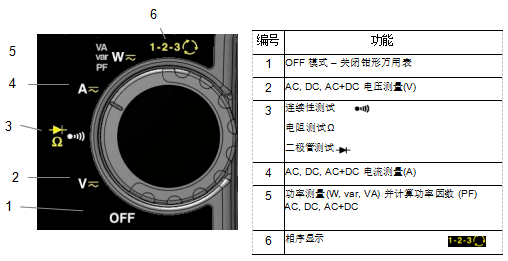

1.1 數字鉗形萬用表metraclip-88旋鈕開關功能圖解
旋鈕開關有6個功能位置。如需切換至如下
功能, 將旋鈕打到對應位置即可. 每個設置都會有提示音進行確認。 功能描述請見下表。
編號 | 功能 |
1 | 保存數值, 鎖定顯示 0位校準 ADC/AAC+DC/WDC/WAC+DC 對于連續性和電阻功能的引線進行電阻補償 |
2 | 選擇測量功能 (AC, DC, AC+DC) 單項或者三相測試切換 |
3 | 打開或者關閉顯示器背光 |
4 | 打開或者關閉MAX/MIN/PEAK 最大最小峰值模式 打開或者關閉 INRUSH 電流浪涌模式 |
5 | 頻率測量 (Hz), 諧波水平(THD) 功率顯示 W, VA, var 及 PF |
6 | 打開ΔREL 模式 – 顯示相對值和差值 |
1.3 數字鉗形萬用表metraclip-88顯示單元
編號 | 智能鉗形功率計功能 |
1 | 所選模式的顯示(按鍵) |
2 | 顯示測量值和單位 |
3 | 顯示MAX/MIN/PEAK 模式 |
4 | 測量類型(AC 或 DC) |
5 | 所有三相功率測試 |
6 | 所選模式的顯示 (旋鈕) |
7 | 電量消耗顯示 |
1.3.1 數字鉗形萬用表metraclip-88顯示單元的標識
符號 | 智能鉗形功率計名稱 |
AC | 交流電流或電壓 |
DC | 直流電流或電壓 |
AC+DC | 交直流電流或電壓 |
DREL | 相對于參考值的相對值 |
DRef | 參考值 |
| 保存數值并鎖定顯示 |
Max | 最大真有效值 |
Min | 最小真有效值 |
Peak+ | 最大峰值 |
Peak- | 最小峰值 |
| 平衡的三相功率測試 |
V | 電壓 |
Hz | 赫茲 |
W | 瓦特 |
A | 安培 |
% | 百分比 |
Ω | 歐姆 |
m | 毫 |
k | 千 |
var | 無功功率 |
VA | 視在功率 |
PF | 功率因數 |
THDf | 相對于基波的總諧波畸變 |
THDr | 相對于信號真有效值的總諧波畸變 |
| 相序顯示 |
| 引線電阻補償 |
| 連續性測試 |
| 二極管測試 |
| 始終點亮模式(關閉自動關機功能) |
| 電量消耗顯示 |
當超出顯示量程，O.L (過載) 標識會出現。

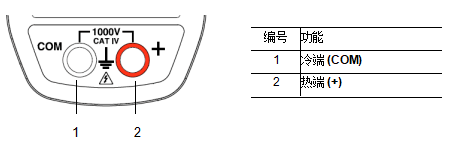

1.4 數字鉗形萬用表metraclip-88接線端子
接線端子如下圖所示：
2 數字鉗形萬用表metraclip-88產品使用方法
2.1 調試 請將儀器所配電池裝入儀器:
1. 使用螺絲刀, 逆時針旋松儀器外殼背部的電池倉蓋螺絲(編號 1) 并打開。
2. 將4顆電池放入間隔內 (編號 2), 注意極性擺放正確
3. 合上電池倉蓋并擰緊螺絲
