儀器設備維修案例--高精度功率分析儀

客戶：南京某知名家電生產外企

檢修設備名稱：光伏組件測試儀

型號：LMG500

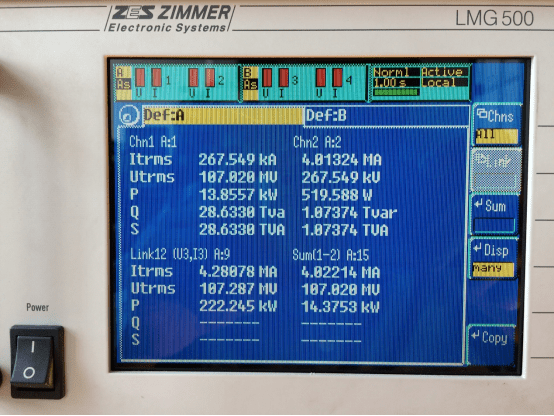

故障現象：開機工作1-2小時后，設備顯示超量程報警。

高精度功率分析儀LMG500檢修過程：

1）儀器長時間工作后，無輸入信號的情況下，也會出現電壓和電流超量程報警。

2） 故障出現后，將儀器恢復出廠設置，重新檢測，故障依舊 - 證明是硬件問題。

3）檢測設備內部給通道模塊供電的電源，電壓正常。

4）4個通道模塊同時出問題的可能性很小，將其拆除，重新加電檢測，故障依舊，說明不是通道故障。

5） 檢測CPU板，關鍵測試點信號都正常 -- 非CPU故障引起誤報警。

6）根據2-5的檢測結果，初步懷疑通道模塊和CPU板之間的預處理模塊故障。

7）將預處理模塊單獨加電，并注入模擬測試信號，大約2小時左右，偶爾會出現無輸出電壓的情況。

8）仔細檢查后初步鎖定1顆BGA芯片 -- 長時間工作發熱，個別焊點膨脹出現裂縫，信號中斷，從而出現設備異常報警。

9）將8.中BGA芯片更新，重新開機，反復測試設備正常。

10）老化測試48小時，反復測試設備功能正常，證明8.中分析結論成立，修復完成。

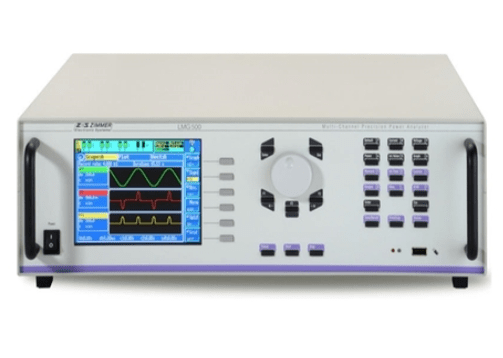

高精度功率分析儀LMG500：

高精度功率分析儀LMG500電壓和電流測量輸入之間組延遲<3ns，在低功率因數和/或高頻率下保證了非常高的測量水準。

LMG500高精度功率分析儀突出特色：

• 電壓和電流測量輸入之間組延遲<3ns,在低功率因數和/或高頻率下保證了非常高的測量水準。

• 寬動態測量范圍，直接測量量程電壓從3V到1000V/3200Vpeak,電流從20mA到32A/120Apeak,都不需要改變接線。

• 3M/s采樣率，絕對無間隙采樣、評估所有的采樣數據

• 通過事件觸發捕捉瞬態和快速信號變化，在正常模式“NORMAL MODE”下可用。

• 諧波和簡諧波分析內部達50KHz,使用外部電腦可以達1.5MHz.

• 閃變測量，分析供電網絡和負載的相互作用

• 1到8個模塊化的功率測量通道

• 人性化設計，操作簡便、直觀

• 在數據表格和圖標中顯示實時計算值

• 高速數據傳輸接口（IEEE488.2, RS232，USB，以太網）
