儀器設備維修案例--光伏組件測試儀

客戶：浙江某知名太能光伏企業

檢修設備名稱：光伏組件測試儀

型號：PROFITEST PV

故障現象：設備使用過程中“炸機”。

光伏組件測試儀PROFITEST PV檢修過程：

1）儀器外觀正常。

2）機檢測設備報出“儀器故障，立即送修”。

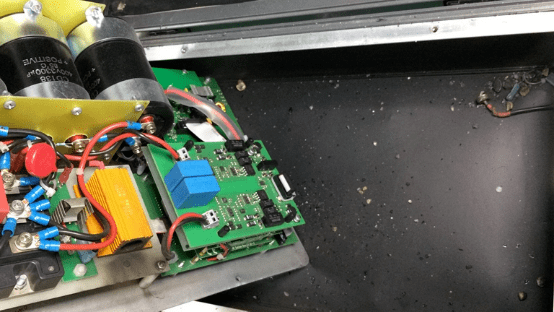

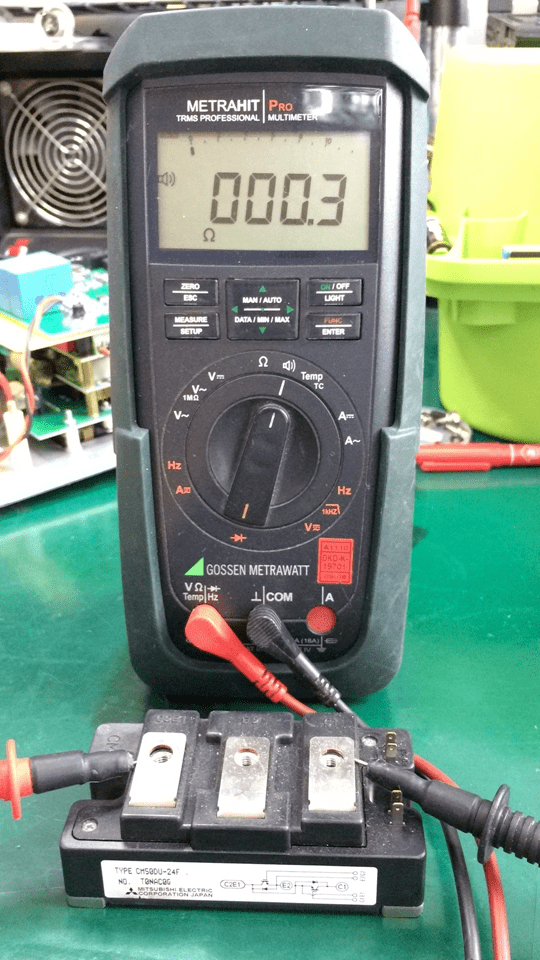

3）關機，拆機檢測，發現內部有“炸機”，IGBT等元件損壞，如下圖所示。

4）將相關元件更新，并重新檢測IGBT驅動電路波形正常。

5）清理好機箱內污物，將設備裝配復原。

6）開機反復測試，功能正常。

7）和客戶溝通設備失效情況，并反復強調使用注意事項，避免人為使用不當造成設備炸機：

       ①待測電壓、電流不能超量程；

       ②測試前要將逆變器電路從電路中斷開。

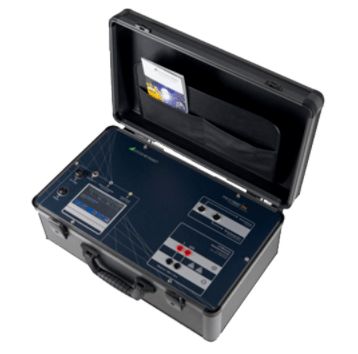

光伏組件測試儀PROFITEST PV：

完全滿足DIN EN62446-VDE0126-23測試標準

光伏行業專用高精度測試系統

PROFITEST PV開創了通用測試領域的新B桿，安全、高效的測試方法，偏重實際應用的報告編輯、數據處理功能、出眾的工程學設計。

光伏組件測試儀技術特色：

• 采用容性負載測試方式保證高精度和快速測量，最大限度保證了測試的可靠性

• 保護的運算處理程序用來評估光伏組件，無需了解制造商的細節

• 保護的運算處理程序用來確定組件的內部串聯電阻，僅基于單次測量的典型IV曲線

• 測量儀器標配負載隔離開關(1000 V/32ADC)與光伏組件隔開，確保安全

• 符合IEC/EN60904-2標準的參考組件，同時集成PT1000溫度傳感器

容性測量方法：高精度的解決方案

PROFITEST PV光伏檢測儀器的一個很重要的特色在于采用電容法測試，可實現多種型號組件的測量，更重要的是確保了測試的精度，無視輻照度變化的影響。

■ 相對傳統的測試方法，我們的儀器采用高穩定的容性負載測試方式來獲取IV特性曲線，提供了精確度
■ 傳統的測試方式，一次測量基本需要10s-30s時間，即便是毫秒內輻照度也有可能有近百W/m2的變換，更別說幾秒鐘，因此傳統的測試方式由于測試時間的延長導致了測試精度的急劇下降。
