鉗形萬用表METRACLIP 88 操作手冊

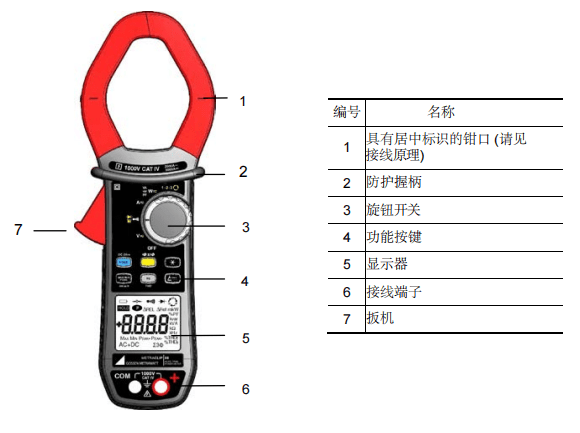

鉗形萬用表 METRACLIP 88 中文

感謝您使用 METRACLIP 88 鉗形萬用表。為了使您更好地使用儀器 :

? 請仔細閱讀說明書

? 注意安全使用事項

儀器上標識的意義

   危險. 操作者一旦看到這個標識，請立即參考這份說明中的相關內容

對于帶有危險電壓的非絕緣或者裸露導體進行授權操作或者撤回操作

1.5 V 電池

CE 標識，符合歐盟標準

雙重絕緣或者加強絕緣

在歐盟范圍內需要對電子電氣設備進行可選廢棄物篩選再利用 符合DEEE 2002/96/EC規定: 不能將此設備作為家庭垃圾處理

AC – 交流

AC及DC –交直流

接地

電擊風險

鉗形萬用表 METRACLIP 88  使用注意事項：

該儀器符合安全標準IEC-61010-1 及 61010-2-032 ，電壓等級1000V， 類別 IV ，海拔高度 不超過 2000m, 室內使用, 污染等級 2.

這些安全說明旨在確保人身安全和設備的安全操作。如果超出本儀器的使用范圍，儀器提供的 保護可能會收到損壞。

? 操作者或者授權單位必須清楚了解儀器的使用注意事項。

? 如果超出儀器的設計適用范圍， 儀器的保護可能會失效導致意外傷害。

? 不要在易燃易爆環境中使用儀器。

? 不要在如上所述超出電壓類別的網絡中使用儀器。

? 端子之間或者對地不要超過最大額定電壓及電流

? 如果儀器發生損壞、不完整、無法正常關機，請不要繼續使用。

? 每次使用前, 請檢查引線、外殼及配件的絕緣。如果發現有絕緣老化的情況 (甚至只是部 分) 必須對其進行維修或者廢棄。

? 使用額定電壓和類別至少和儀器相同的引線和附件。 如果沒有，降級的附件類別等級同 樣也會使鉗表 + 附件組合的類別等級降級。 ? 善于觀察所使用儀器的環境，注意安全。

? 不要修改儀器，也不要用“等價物”替換部件。修理和調整必須由經過認證有資格的人員進行。

? 一旦儀器顯示出現請更換電池 打開電池倉蓋前請斷開所有接線。

? 如果條件需要請使用個人防護裝置

? 請勿將手接觸儀表上不使用的端子

? 當使用測試表筆, 鱷魚鉗, 或者鉗表, 請將手置于防護握柄后方

? 出于安全考慮，同樣也為了避免儀器輸入的連續過載, 我們建議在進行配置設置操作時將 儀器與危險電壓斷開。

測量類別

測量類別的定義:

CAT II: 回路直接與低壓系統相連 示例: 電源到家用電器設備和移動工具

CAT III: 建筑中的電源回路 示例: 配電盤, 斷路器, 固定安裝的設備和裝置

CAT IV: 建筑中供給低壓電的電源回路 示例: 電源線, 電表, 保護裝置

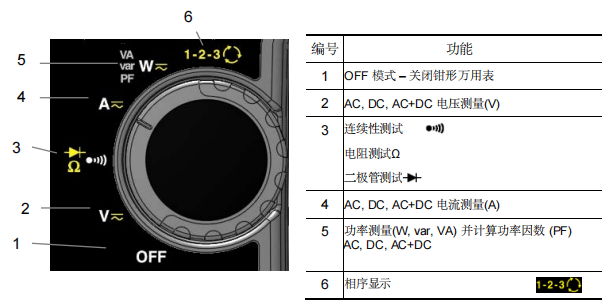

1.1 旋鈕開關

旋鈕開關有6個功能位置。如需切換至如下 ,功能, 將旋鈕打到對應位置即可. 每個設置都會有提示音進行確認。 功能描述請見下表。

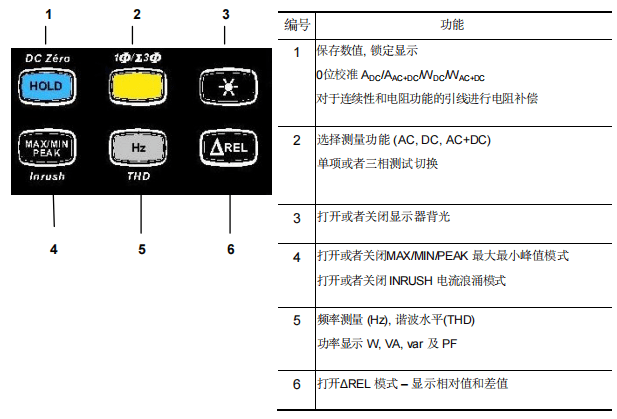

1.2 按鍵板中的按鍵

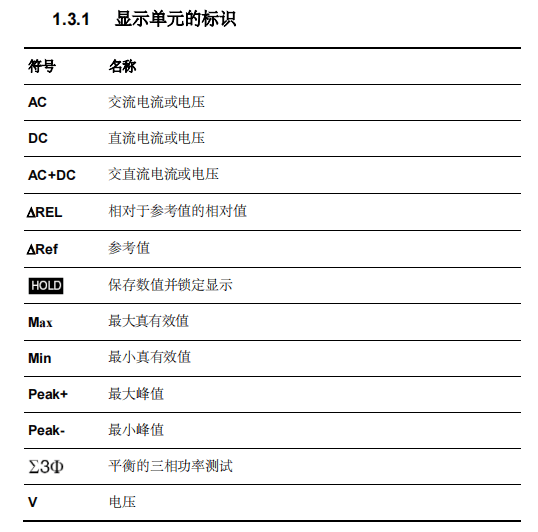

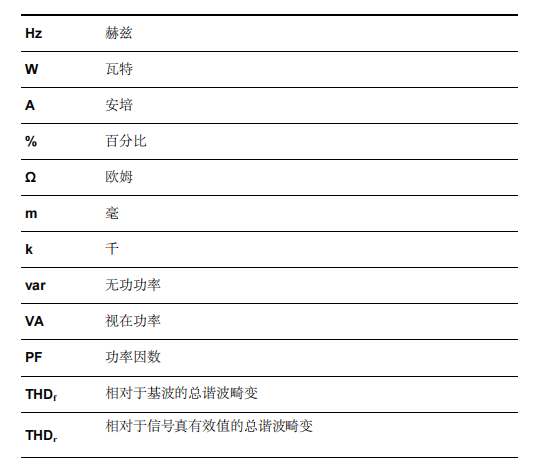

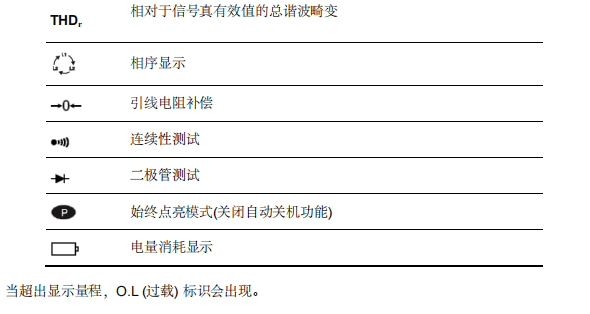

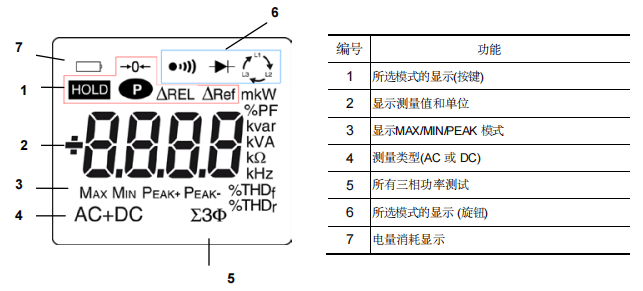

1.3 顯示單元

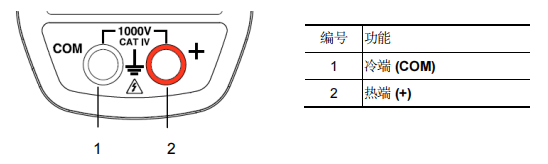

1.4 接線端子 接線端子如下圖所示:

2 使用

2.1 調試

請將儀器所配電池裝入儀器:

1. 使用螺絲刀, 逆時針旋松儀器外殼背部的電池倉蓋螺絲(編號 1) 并打開。

2. 將4顆電池放入間隔內 (編號 2), 注意極性擺放正確

3. 合上電池倉蓋并擰緊螺絲
