滿足2024年7月1日實施的EMC電磁兼容新國標GB 17625.1-2022諧波測試系統方案：

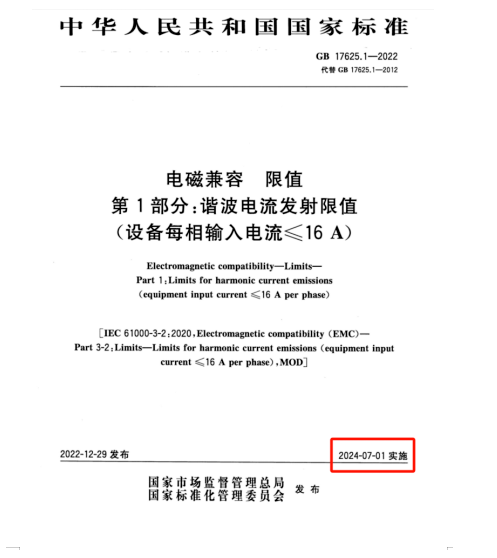

GB 17625.1-2022《電磁兼容 限值 第1部分：諧波電流發射限值（設備每相輸入電流≤16A）》是2022年12月29日發布的國家標準，將于今年2024年7月1日實施。

新國標代替GB17625.1-2012《電磁兼容 限值 諧波電流發射限值（設備每相輸人電流≤16A）》，本次GB17625.1的修訂，重點考慮了照明設備的技術發展，明確了額定功率≥5W的照明設備都要進行諧波測試，增加了5W的閾值，低于該閾值的所有照明設備不規定發射限值。新增和更改了負載端數字傳輸照明控制設備、真空吸塵器、洗衣機、電磁爐、電弧焊設備、高壓清潔器、冰箱和冰柜、外部電源的試驗條件，規定了部分奇次諧波電流計算規范，從而提高了GB17625.1的適用性，更好地滿足市場的需求。與GB17625.1-2012相比，除結構調整和編輯性改動外，主要技術變化如下：

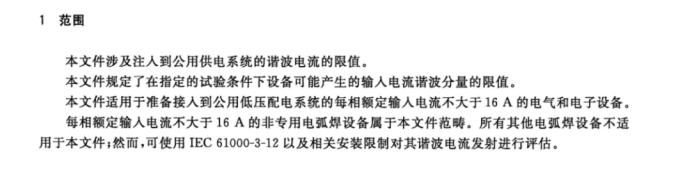

a）為了與 GB/T 17625.8保持一致，適用范圍有變化，“每相輸入電流不大于16A”更改為“每相額定輸入電流不大于16A”(見第1章，2012年版的第1章)；

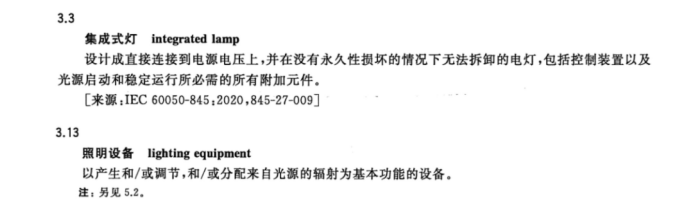

b）增加了“集成式燈”“變速驅動器”等術語和定義，簡化并解釋了“照明設備”的術語（見第3章）；

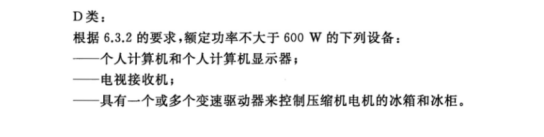

c）將帶有變速驅動器的冰箱和冰柜劃分為D類（見5.1）；

d）增加了對 A類的舞臺燈光和攝影場所專用燈具的分類（見5.2）；

e）增加了對應急照明設備分類的解釋（見5.2）；

f）增加了外部供電的分類說明（見5.3）；

g）增加了多功能設備的要求（見6.5）；

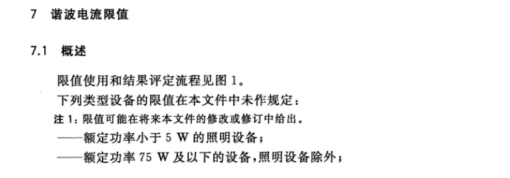

h）增加了5W的閾值，低于該閾值的所有照明設備不規定發射限值（見7.1）；

i）更改了針對調光器（非白熾燈時）的要求（見7.1，2012年版的第7章）；

j）增加了對帶有一個控制模塊的有功輸人功率≤2W的照明設備規定的解釋（見7.4.1）；

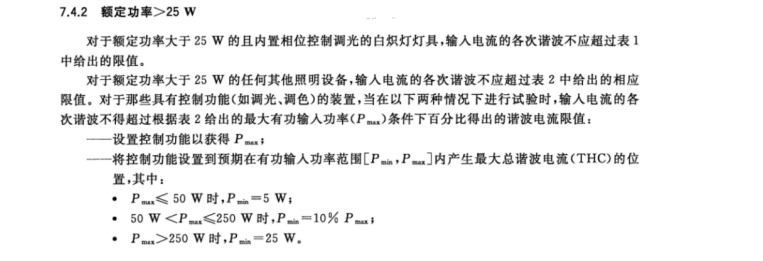

k）增加了不同額定功率情況下的C類設備限值要求（見7.4.2 額定功率＞25W和7.4.3 5W≤額定功率≤25W）

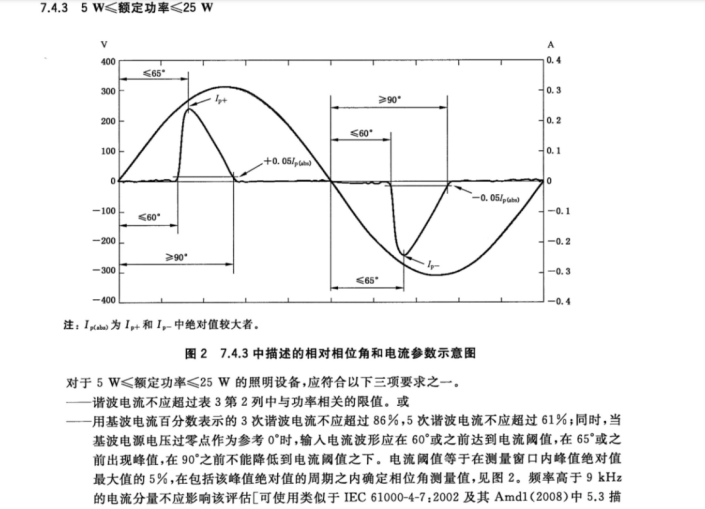

l）更改了額定功率≤25 W的照明設備的發射限值要求（見 7.4.3 5W≤額定功率≤25W，2012年版的7.3）；

m）增加了本文件符合性的說明（見第8章）；

n）對測量設備的要求調整到附錄A中（見附錄A，2012年版的附錄B）；

o）更改了電視接收機的試驗條件（見B.2，2012年版的C.2）；

p）更改了照明設備的試驗條件（見B.5和B.6，2012年版的C.5和C.6）；

q）刪除了使用基準燈和基準鎮流器進行照明設備的試驗（見2012年版的C5.3和C.5.4）；

r）增加了負載端數字傳輸照明控制設備的試驗條件（見B.5.5）;

s）更改了真空吸塵器的試驗條件（見B.7，2012年版的C.7）；

t）更改了洗衣機的試驗條件（見B.8，2012年版的C.8）；

u）更改了電磁爐的試驗條件，同時考慮了其他類型的烹飪用具（見B.11，2012年版的C.11）；

v）更改了電弧焊設備的試驗條件（見B.14，2012年版的C.14）；

w）增加了高壓清潔器的試驗條件（見B.15）；

x）增加了冰箱和冰柜的試驗條件（見B.16）；

y）增加了外部電源的試驗條件（見B.17）；

z）增加了部分奇次諧波電流計算的規范性附錄（見附錄C）。

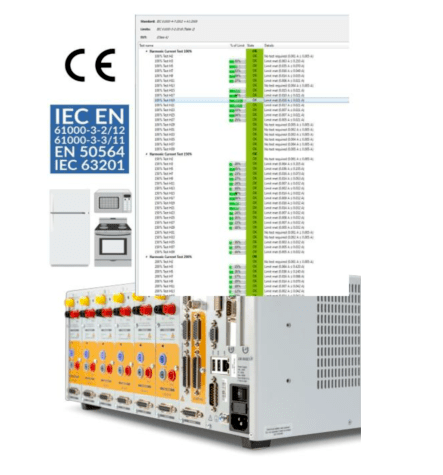

德國高美測儀EMC諧波閃爍測試系統持續支持現有的和即將推出的標準：

? IEC/EN 61000-4-7：實驗和測量技術-供電系統及其所連接設備諧波、間諧波的測量和測量?jī)x器導則

? IEC 61000-3-2:2018+A1:2020：限值-諧波電流發射限值（設備每相輸入電流≤16A）

* 對應GB 17625.1-2022電磁兼容 限值 第1部分：諧波電流發射限值（設備每相輸入電流≤16A）

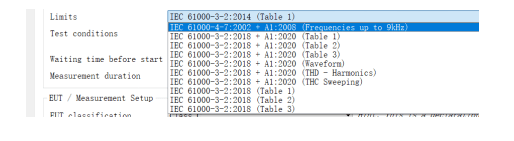

方案：德國高美測儀EMC諧波閃爍測試系統支持新的諧波測試標準IEC 61000-3-2:2018 + A1:2020（Table1 / Table2 / Table3 / Waveform / THD / THC Sweeping），對應GB 17625.1-2022（表1 / 表2 / 表3 / 波形 / THD），另外之前版本的標準也還可選。

? IEC/EN 61000-3-12：限值-每相輸入電流大于16A小于等于75A連接到公用電壓系統的設備產生的諧波電流限值

? IEC/EN 61000-4-15：實驗和測量技術-閃爍儀-功能和設計規范

? IEC/EN 61000-3-3：限值-對每相額定電流≤16A且無條件接入的設備在公用電壓供電系統中產生的電壓變化、電壓波動和閃爍的限制

? IEC/EN 61000-3-11：限值-對額定電流≤75A且有條件接入的設備在公用電壓供電系統中產生的電壓變化、電壓波動和閃爍的限制

? IEC/EN 61000-3-16：限值-逆變器型供電設備逆變器產生的諧波電流的限值，參考電流小于或等于75 A，連接到公共低壓系統
