電能質量分析記錄儀操作指導書

電能質量分析記錄儀數據存儲功能和顯示：

趨勢圖

用戶可根據所有的日志數據和所記錄的參數的最大值 / 最小值生成趨勢圖。大多數的日志參數可以有多個通道繪制。

事件

Energy Platform EP1電能質量分析記錄儀可以監測到三種類型的電能質量問題，比如電壓下陷，驟升和快照。當真有效值超過限定值的時候，也就是額定電壓的10%，就是會監測到下陷和驟升事件。 快照功能是對一段時間內對定義的某塊區域內波形趨勢的顯示。同時，對于其它類型的事件的最大，最小值，時間窗等都被顯示出來以便于分析。

有效值電壓和電流的趨勢

捕捉到的事件的信息

捕捉到的瞬態下陷事件的詳細信息

捕捉到的瞬態驟升事件信息

電能質量分析記錄儀報告

有兩種報告類型—能耗報告和需求調查，由此使用者可以顯示當前多個能耗和需求參數。 實時數據，事件計數或者使用者關注數據都可以矩陣式的界面中顯示出來。在報告中可以 3x3 矩陣的 形式顯示表計數據或者事件。顯示面板用不同的顏色來顯示某項參數測量功能是否打開。如果監視 功能是打開的，面板上就會顯示這項參數在限定值之內，還是溫和地或者劇烈地超出限定值。矩陣型 面板上的參數與二級菜單里的記錄值相對應。如果此項參數超出了正常值，它就會變黃或者紅色閃爍 直到使用者清除屏幕顯示或者重新設置參數。直接按下參數按鈕就會顯示時間軸及其它此參數的詳 細信息。如果某參數對應的欄是灰色的那么表示此參數沒有設定限定值。

能耗：

能耗顯示的內容可以幫助操作人員追蹤電能消耗，管理設備能耗，提高電能效率和確定碳排放。

需求

需求報告顯示了基本的功率參數，比如，電壓，幅值，瓦數，事件的數量以及 THD

電能質量分析記錄儀設置：

設置菜單是參數門限值的配置，Energy Platform EP1 按此控制數據記錄。 用戶有三種方式操作儀器進行設置：自動設置，通過自動配置設置，允許用戶直接進行數據監 測；通過向?qū)гO(shè)置，按其逐步的順序完成一系列的電路設置屏幕；或者通過高級選型設置，用 戶可修改觸發參數和時間間隔或門限值設置。

測量連接

Energy Platform EP1 電能質量分析儀可以監測以下電路配置：

? 單相

? 分相

? 3 相三角型

? 3 相 Y 型

? 3 相 2 瓦三角型

? 2 ? Element without Vb

? 2 ? Element without Vc

監測以上任何一種電路，Energy Platform EP1電能質量分析儀 都可以連接測量中置線對地電壓和中置線對地電流

自動設置

自動設置是一鍵完成，自動使用設置在儀器內預先定義好的數值。用戶有選項查閱參數設 置預覽表，如果需要監測電流可以更改電流鉗型號，或者直接進行數據監測。

檢測菜單

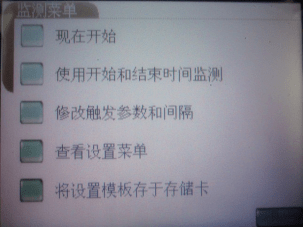

一旦設置完成（不論是存儲、自動還是向?qū)Ｊ?nbsp;, 用戶可以馬上開始監測或監測一段固定的時間。

向?qū)гO(shè)置

向?qū)гO(shè)置指導用戶通過一系列的關于被檢測電路的提示信息屏幕，逐步的完成電路設置。儀 器會自動開啟正確的通道，設置參數門限和基于被檢測到的電路類型的波形捕捉設置，正常 的電流和電壓值，以及用戶自定義的檢測模式。在向?qū)Ｊ较?，屏幕?huì)將其按順序顯示。

輸入配置

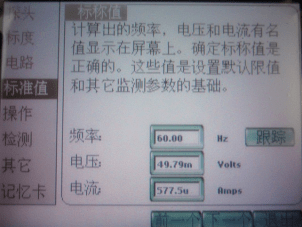

在選擇監測模式之前，先設定好電流探頭型號（如使用），變比因數，電路配置（單相、Y 型、三角型， 等），以及正常的電壓、電流和頻率追蹤量程。

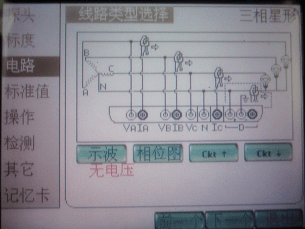

包括自動檢測和配線和選擇的接線類型的比照

監測模式

鏈接：電能質量分析儀簡明操作指導書Energy Platform EP1 一

鏈接：電能質量分析儀簡明操作指導書Energy Platform EP1 二

鏈接：電能質量分析儀簡明操作指導書Energy Platform EP1 三

鏈接：電能質量分析儀簡明操作指導書Energy Platform EP1 五
